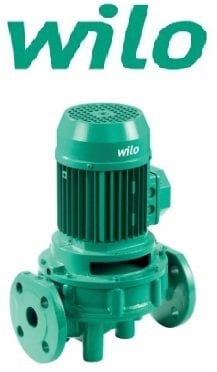

Wilo VeroLine IPL 40/120-1.5/2 Kuru Rötarlı İnline Sirkülasyon Pompası
Kategori
Stok Kodu
Wilo VeroLine IPL 40/120-1.5/2
Fiyat
1.290,00 EUR + KDV
Havale
33.223,18 TL
(%2,00 havale indirimi)
* 4.550,67 TL den başlayan taksitlerle!!
%40
33.901,20 TL
56.502,00 TL
Wilo VeroLine IPL 40/120-1.5/2 Kuru Rötarlı İnline Sirkülasyon Pompası

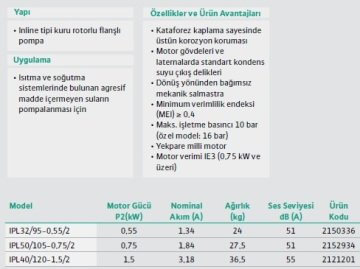

Ürün serisi tanımı
Özellikler/Ürün avantajları
- Kataforez kaplama sayesinde üstün korozyon koruması
- Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
- Standart model: Yekpare milli motor
- N modeli: Paslanmaz çelik takma milli standart motor V1
- Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
- Kataforez kaplama sayesinde üstün korozyon koruması
- Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
- Standart model: Yekpare milli motor
- N modeli: Paslanmaz çelik takma milli standart motor V1
- Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
Konstrüksiyon
Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.
Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Тeslimat kapsamı
- Pompa
- Montaj ve işletme kılavuzu
- Pompa
- Montaj ve işletme kılavuzu
Tip kodlaması
Örnek
IPL 40/160-4/2
IPL
Inline pompa
40
Boru bağlantısı nominal çapı DN
160
Nominal çark çapı
4
Nominal motor gücü P2 kW olarak
2
Kutup sayısı
|
Örnek |
IPL 40/160-4/2 |
|
IPL |
Inline pompa |
|
40 |
Boru bağlantısı nominal çapı DN |
|
160 |
Nominal çark çapı |
|
4 |
Nominal motor gücü P2 kW olarak |
|
2 |
Kutup sayısı |
Teknik veriler
- İzin verilen ısı aralığı -20 °C ilâ +120 °C
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
- Koruma sınıfı IP 55
- Nomimal çap Rp 1, DN 100'e kadar
- Maks. işletme basıncı 10 bar (özel model: 16 bar)
- İzin verilen ısı aralığı -20 °C ilâ +120 °C
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
- Koruma sınıfı IP 55
- Nomimal çap Rp 1, DN 100'e kadar
- Maks. işletme basıncı 10 bar (özel model: 16 bar)

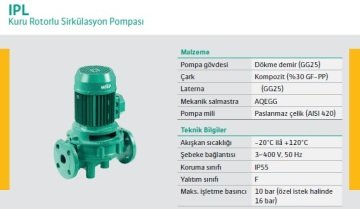

Malzemeler
- Pompa gövdesi ve laterna: EN-GJL-250
- Çark: PPO cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
- Mil: 1.4021
- Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir
- Pompa gövdesi ve laterna: EN-GJL-250
- Çark: PPO cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
- Mil: 1.4021
- Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir
Açıklama/Konstrüksiyon
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
- Mekanik salmastra
- Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
- Yekpare milli motor
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
- Mekanik salmastra
- Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
- Yekpare milli motor
Veri föyü

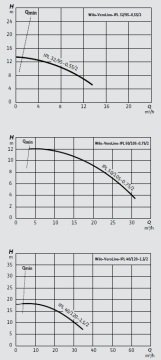

Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)
0.4
-
Maks. işletim basıncı p
10 bar
-
Maksimum işletim basıncı PN
10 bar
-
Min. akışkan sıcaklığı Tmin
-20 °C
-
Maks. akışkan sıcaklığı Tmax
120 °C
-
Maks. ortam sıcaklığı Tmax
40 °C
-
Debi Q max
30.0
-
Flow opt Q opt
24.0
-
Basma yüksekliği H max
18.5
-
Head opt H opt
14.6
-
Head H Qmin
18.5
-
Head H 20
16.3
-
Minimum verimlilik endeksi (MEI)0.4
-
Maks. işletim basıncı p10 bar
-
Maksimum işletim basıncı PN10 bar
-
Min. akışkan sıcaklığı Tmin-20 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Maks. ortam sıcaklığı Tmax40 °C
-
Debi Q max30.0
-
Flow opt Q opt24.0
-
Basma yüksekliği H max18.5
-
Head opt H opt14.6
-
Head H Qmin18.5
-
Head H 2016.3
Motor verileri
-
Elektrik şebekesi bağlantısı
3~400 V, 50 Hz
-
Gerilim toleransı
±10 %
-
Nominal motor gücü P2
1.50 kW
-
Nominal akım IN
3.18 A
-
Nominal devir hızı n
2900 1/min
-
Güç faktörü cos φ
0.80
-
Motor verimlilik derecesi ηm % 50 ηM 50%
82.3
-
Motor verimlilik derecesi ηm % 75 ηM 75%
84.2
-
Motor verimlilik derecesi ηm % 100 ηM 100%
84.2
-
Motor sargısı, 3 kW'ye kadar
-
-
Motor sargısı, 4 kW ve üzeri
-
-
Yalıtım sınıfı
F
-
Motor koruma sınıfı
IP55
-
Entegre edilmiş motor tam koruması
-
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P21.50 kW
-
Nominal akım IN3.18 A
-
Nominal devir hızı n2900 1/min
-
Güç faktörü cos φ0.80
-
Motor verimlilik derecesi ηm % 50 ηM 50%82.3
-
Motor verimlilik derecesi ηm % 75 ηM 75%84.2
-
Motor verimlilik derecesi ηm % 100 ηM 100%84.2
-
Motor sargısı, 3 kW'ye kadar-
-
Motor sargısı, 4 kW ve üzeri-
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
-
Entegre edilmiş motor tam koruması-
Malzemeler
-
Pompa gövdesi
Cast iron
-
Çark
PPE/PS-GF30
-
Mil
Stainless steel
-
Mekanik salmastra
AQ1EGG
-
Braket
Cast iron
-
Pompa gövdesiCast iron
-
ÇarkPPE/PS-GF30
-
MilStainless steel
-
Mekanik salmastraAQ1EGG
-
BraketCast iron
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı
DN 40
-
Basınç tarafında boru bağlantısı
DN 40
-
Yapı boyu l0
320 mm
-
Emiş tarafında boru bağlantısıDN 40
-
Basınç tarafında boru bağlantısıDN 40
-
Yapı boyu l0320 mm
Sipariş vermeye yönelik bilgiler
-
Ürün
Wilo
-
Ürün tanımı
VeroLine-IPL 40/120-1,5/2
-
EAN numarası
4048482214726
-
Ürün numarası
2121201
-
Ağırlık net yakl. m
33 kg
-
Ağırlık brüt yakl. m
36.5 kg
-
Ambalajlı uzunluk ölçüsü
595 mm
-
Ambalajlı yükseklik ölçüsü
465 mm
-
Ambalajlı genişlik ölçüsü
395 mm
-
Ambalaj özelliği
Nakliye ambalajı
-
Ambalaj türü
Karton
-
Minimum sipariş miktarı
1
-
ÜrünWilo
-
Ürün tanımıVeroLine-IPL 40/120-1,5/2
-
EAN numarası4048482214726
-
Ürün numarası2121201
-
Ağırlık net yakl. m33 kg
-
Ağırlık brüt yakl. m36.5 kg
-
Ambalajlı uzunluk ölçüsü595 mm
-
Ambalajlı yükseklik ölçüsü465 mm
-
Ambalajlı genişlik ölçüsü395 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
Genel Karakteristik Alanı:
