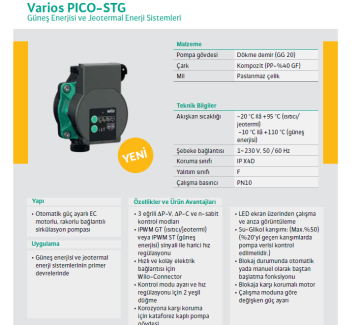

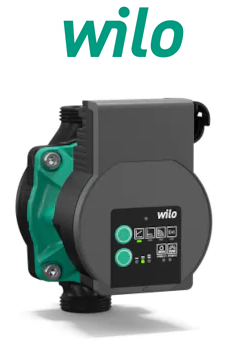

Wilo Varios Pico-stg 15/1-13 Güneş enerjisi Basınç Arttırıcı Pompa
-
Ürün Özellikleri
- Kompakt tasarım, yeni regülasyon şekilleri (iPWM) ve yeni senkronizasyon işlevi sayesinde artık güneş enerjisi ve jeotermi için de olmak üzere her türlü uygulama için en uyumlu değiştirme çözümü
- LED ekran ve regülasyon işletimi için bir düğmeye ve pompayı ayarlamak için bir düğmeye sahip Yeşil Düğme Teknolojisi sayesinde azami kullanım konforu.
- Kompakt tasarım, uyarlanabilir elektrik bağlantıları ve hava tahliyesi gibi bakım işlevleri sayesinde kolay kurulum
- Kanıtlanmış teknoloji sayesinde en yüksek işletim ve kullanım güvenliği
Tüm zamanların kullanım çeşitliliği en fazla yedek pompası.
Wilo-Varios PICO-STG, konutlara yönelik ısıtıcı, klima ve soğutma alanındaki değişimlerin evrensel çözümdür. Standart ve harici regülasyon işletimi sağlamasının yanı sıra Sync fonksiyonu sayesinde değiştirilen pompanın ayarları kolayca devralınabilir. Kompakt yapısı ve senkronizasyon fonksiyonu ile eski pompaya ait karakteristik eğrilerin devralınması sayesinde montaj ve devreye alma işlemleri oldukça kolaydır. Ayrıca yeşil düğme teknolojisi sayesinde kullanım oldukça konforludur.
Konstrüksiyon
Rakor bağlantılı, blokaj akımına karşı dayanaklı EC motorlu ve entegre elektronik performans regülasyonlu ıslak rotorlu sirkülasyon pompası.
Uygulama
Tüm sistemlerin sıcak sulu ısıtıcıları, klima uygulamaları, sanayi sirkülasyon sistemleri, güneş enerjisi ve jeotermi tesislerinde birincil devreler.
Donanım/İşlev
İşletim tipleri
- Sabit fark basıncı (3 ön tanımlı karakteristik eğri)
- Değişken fark basıncı (3 ön tanımlı karakteristik eğri)
- Sabit devir sayısı (3 devir sayısı kademesi)
- iPWM sinyali ile harici regülasyon
- iPWM GT (ısıtıcı/jeotermi, Varios PICO-STG …/1-13’te yok)
- iPWM ST (güneş enerjisi)
Manuel işlevler
- Uygulamaya göre işletim tipi ayarı
- Pompa gücünün ayarı (Karakteristik eğri)
- Sabit devir sayısı ayarı
- Senkronizasyon işlevi ve LED kodlaması etkinleştirme
- Hava tahliye işlevi
- Manuel yeniden başlatma
Otomatik işlevler
- Otomatik yeniden başlatma
Sinyal ve gösterge işlevleri
- Seçilen regülasyon şekli gösterimi
- Regülasyon şekli dahilinde seçilen karakteristik eğrinin veya iPWM tipinin gösterimi
- Etkinleştirilen senkronizasyon işlevi ve LED kodlaması gösterimi
- Manuel yeniden başlatma veya hava tahliye işlevi durum göstergesi
- İşletim ve arıza göstergesi
Donanım
- Kataforez kaplamalı pompa gövdesi
- Pompa gövdesinde montaj anahtarı yeri
- 3 kutuplu pompa soketli elektrik bağlantı kablosu ve Wilo-Connector
- iPWM bağlantısı
- Hava tahliye işlevi
- Manuel yeniden başlatma
- Blokaj akımına dayanıklı motor
- Tanecik filtresi
Тeslimat kapsamı
- Pompa
- 3 kutuplu pompa soketli kablo ve Wilo-Connector bağlantısı
- Wilo-Connector
- Contalar
- Montaj ve kullanma kılavuzu
Tip kodlaması
|
Örnek: |
Wilo-Varios PICO-STG 25/1-8-130 |
|
Varios PICO |
Yüksek verimlilikli pompa (Rakorlu pompa), elektronik regülasyonlu |
|
-STG |
Isıtıcı, güneş enerjisi ve jeotermik uygulamalar ile uyumlu |
|
25/ |
Nominal bağlantı çapı |
|
1-8 |
Nominal basma yüksekliği aralığı [m] |
|
130 |
Yapı boyu |

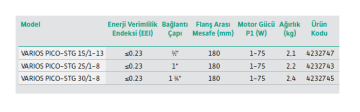

Teknik veriler
- Akışkan sıcaklığı:
- -20 °C ila +95 °C (ısıtıcı/jeotermi)
- -10 °C ila +110 °C (güneş enerjisi)
- Elektrik şebekesi bağlantısı 1~230 V, 50 Hz
- Koruma sınıfı IPX4D
- Rakor bağlantısı Rp ½, Rp 1 ve Rp 1¼
- Maks. işletme basıncı 10 bar
Malzemeler
- Pompa gövdesi: Kır döküm (EN-GJL-200)
- Çark: Plastik (PP – %40 GF)
- Pompa mili: Paslanmaz çelik
- Yatak: Metal emdirilmiş kömür

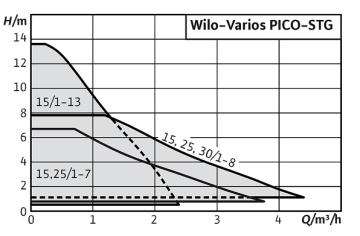

Genel karakteristik alanı
Wilo-Varios PICO-STG
