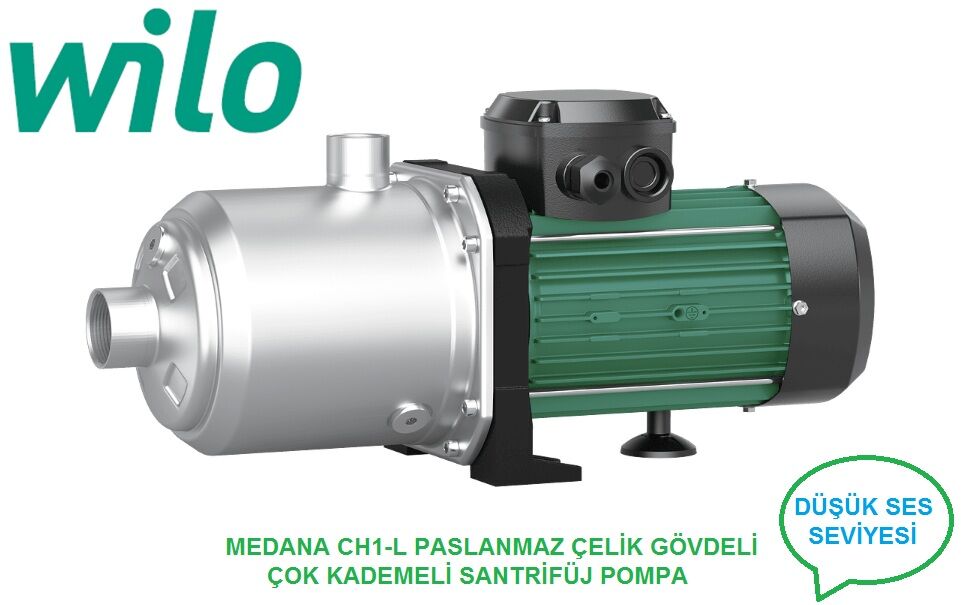

Wilo Medana CH1-L.203-1/E/A 0.37kW 220V Paslanmaz Gövdeli Yatay Çok Kademeli Santrifüj Pompa
Normal emişli çok kademeli Wilo-Medana CH1-L, en yüksek hidrolik güçlere ulaşacak niteliktedir. Korozyona dirençli bileşenlerle tasarlanan kompakt ve sağlam tasarımı, içme suyu uygulamalarına ve 50° C seviyelerine kadar çıkabilen ortam sıcaklıklarında kullanıma olanak sağlar. UL sertifikalı pompa, büyük sistemlere entegrasyon için oldukça geniş bir uygulama alanı sunar.
Özellikler/Ürün avantajları
Yüksek hidrolik güç sayesinde yüksek verimlilik
Pompaların doldurulması ve boşaltılması için olan büyük ağızlar sayesinde kolay ve hızlı devreye alma ve bakım
Boyun halkası ve kataforez kaplamalı korozyona dirençli braket sayesinde düşük ses oluşumu, yüksek dayanıklılık ve yüksek güvenilirlik
50 °C seviyelerine kadar çıkabilen ortam sıcaklıklarında kullanım olanağı ile sistem entegrasyonu için daha geniş uygulama alanı
İçme suyu uygulamaları için uygundur
UL sertifikasının gerekliliklerini karşılar
Ürün özellikleri
Kompakt yapı
Akışkana temas eden malzemeler paslanmaz çeliktendir
Kataforez kaplamalı braket
Doldurma ve boşaltma için geniş çap
Zemindeki vida bağlantısına doğrudan girişe yönelik, sağlamlaştırılmış pompa ayağı
Op: hidrolik hızlı bağlantı
Konstrüksiyon
Normal emişli, yatay, çok kademeli pompa
Uygulama
• Su tedariği ve basınç yükseltme
• Sulama
• Endüstriyel proses
Donanım / işlev
Blok tipi paslanmaz çelik pompa
Rakorlu bağlantı
Alternatif akım veya trifaze akım motoru
Alternatif akım motoru, entegre edilmiş termik motor korumalı (otomatik yeniden başlatmalı)
Tip kodlaması
|
Örnek:
|
Wilo-MEDANA CH1-L.202-1/E/A/10T
|
|
MEDANA
|
Yüzey pompası ürün tanımı
|
|
CH
|
Ticari yatay
|
|
1
|
Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium)
|
|
L
|
Uzun mil
|
|
2
|
Tekli pompa nominal debi [m3/saat]
|
|
02
|
Tekli pompa kademelerinin sayısı
|
|
1
|
1 = AISI 304
|
|
2 = AISI 316L
|
|
|
E
|
E = EPDM conta
|
|
A
|
A = Frekans 50 Hz / monofaze / 230 V
|
|
B = Frekans 60 Hz / monofaze / 220 V
|
|
|
C = Frekans 60 Hz / monofaze / 230 V
|
|
|
D = Frekans 50 Hz / trifaze / 400 V
|
|
|
E = Frekans 50 Hz / trifaze / 230 – 400 V
|
|
|
F = Frekans 60 Hz / trifaze / 220 – 380 V
|
|
|
G = Frekans 60 Hz / trifaze / 265 – 460 V
|
|
|
I = Frekans 60 Hz / trifaze / 460 V
|
|
|
10
|
Nominal basınç (bar)
|
|
T
|
T = Dişli bağlantılar
|
|
P = Victaulic bağlantılar
|
Teknik veriler
· Elektrik şebekesi bağlantısı: 1~230 V (±%10), 50 Hz
· Elektrik şebekesi bağlantısı: 3~230 V-400 V (±%10), 50 Hz; 265-460 V (±%10), 60 Hz
· Akışkan sıcaklığı -20 ila +120 °C (EPDM), -20 ila +90 °C (FKM)
· Azami işletme basıncı: 10 bar
· Maks. besleme basıncı: 6 bar
· Koruma sınıfı: IP55
· Boru bağlantılarının nominal çapı: G1" ile G2" arasında, modele bağlı
Malzemeler
· Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
· Paslanmaz çelik 1.4301 veya 1.4404 mil
· EPDM/FKM (Viton) conta
· Mekanik salmastra: EPDM modeli: B karbon/silisyum karbür; FKM modeli: B karbon/silisyum karbür
· Tungsten karbür/alüminyum oksit yatak
· Alüminyum pompa ayakları
Тeslimat kapsamı
· Pompa
· Montaj ve kullanma kılavuzu
|

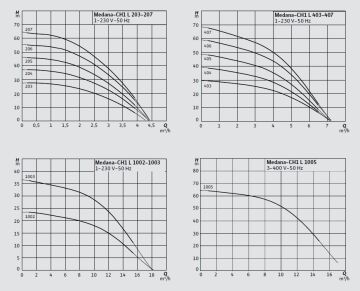

Hidrolik veriler
|
|
|
Maksimum işletim basıncı PN
|
10 bar
|
|
Basma ağzı
|
Rp 1
|
|
Min. akışkan sıcaklığı Tmin
|
-20 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
120 °C
|
|
Ortam sıcaklığı min. Tmin
|
-15 °C
|
|
Maks. ortam sıcaklığı Tmax
|
50 °C
|
|
Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
1~230 V, 50 Hz
|
|
Gerilim toleransı
|
±10 %
|
|
Nominal motor gücü P2
|
0,37 kW
|
|
Nominal akım IN
|
2,5 A
|
|
Nominal devir hızı n
|
2900 1/min
|
|
Yalıtım sınıfı
|
F
|
|
Motor koruma sınıfı
|
IP55
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Paslanmaz çelik
|
|
Mil
|
Paslanmaz çelik
|
|
Mil contası
|
BQ1E3GG
|
|
Conta malzemesi
|
EPDM
|
|
Çark
|
Paslanmaz çelik
|
|
Montaj ölçüleri
|
|
|
Emiş tarafında boru bağlantısı
|
Rp 1
|
|
Basınç tarafında boru bağlantısı
|
Rp 1
|
