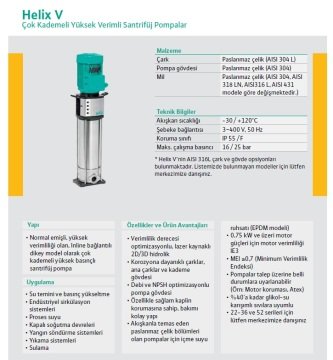

Wilo Helix V 623-1/25/E/KS 7.5Hp 380V Dik Milli Çok Kademeli Yüksek Verimli Komple Paslanmaz Santrifüj Pompa
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)
0.7
-
Giriş basıncı
10 bar
-
Maksimum işletim basıncı PN
25 bar
-
Basma ağzı
DN 32
-
Min. akışkan sıcaklığı Tmin
-30 °C
-
Maks. akışkan sıcaklığı Tmax
120 °C
-
Ortam sıcaklığı min. Tmin
-15 °C
-
Maks. ortam sıcaklığı Tmax
50 °C
Motor verileri
-
Elektrik şebekesi bağlantısı
3~400 V, 50 Hz
-
Gerilim toleransı
±10 %
-
Nominal motor gücü P2
5.50 kW
-
Nominal akım IN
10.50 A
-
Nominal devir hızı n
2900 1/min
-
Güç faktörü cos φ
0.86
-
Açma türü
Doğrudan/yıldız-üçgen
-
Motor verimlilik derecesi ηm % 50 ηM 50%
87.1
-
Motor verimlilik derecesi ηm % 75 ηM 75%
89
-
Motor verimlilik derecesi ηm % 100 ηM 100%
89.2
-
Yalıtım sınıfı
F
-
Motor koruma sınıfı
IP55
Malzemeler
-
Pompa gövdesi
Stainless steel
-
Çark
Stainless steel
-
Mil
Stainless steel
-
Mekanik salmastra
U3BE3GG
-
Conta malzemesi
EPDM
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı
DN 32
-
Basınç tarafında boru bağlantısı
DN 32
Sipariş vermeye yönelik bilgiler
-
Ürün
Wilo
-
Ürün tanımı
HELIX V623-1/25/E/KS/400-50
-
EAN numarası
4048482169316
-
Ürün numarası
4156059
-
Ağırlık net yakl. m
77 kg
-
Ağırlık brüt yakl. m
127.0 kg
-
Ambalajlı uzunluk ölçüsü
2010 mm
-
Ambalajlı yükseklik ölçüsü
860 mm
-
Ambalajlı genişlik ölçüsü
630 mm
-
Ambalaj özelliği
Nakliye ambalajı
-
Ambalaj türü
Tek kullanımlık palet
-
Minimum sipariş miktarı
1
Ürün serisi tanımı:
Wilo Ürün Serisi Genel Özellikler:

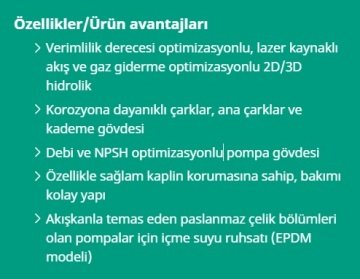

Özellikler/Ürün avantajları
- Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Debi ve NPSH optimizasyonlu pompa gövdesi
- Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
- Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
- modeli)
- Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Debi ve NPSH optimizasyonlu pompa gövdesi
- Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
- Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
- modeli)
Uygulama
- Su temini ve basınç yükseltme
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
- Su temini ve basınç yükseltme
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
Konstrüksiyon
Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
- Sulama
- Sulama
Donanım/İşlev
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Тeslimat kapsamı
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Tip kodlaması
Örnek:
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265
Helix V(F)
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa
(F) = VdS sertifikalı pompa modeli
22
Debi, m3/saat olarak
02
Çark adedi
2
Düzeltilen çark sayısı (Opsiyonel)
1
Pompa malzemeleri
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L)
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü]
16
Maks. işletme basıncı, bar olarak
16 = 16 bar (PN 16 flanş)
25 = 25 bar (PN 25 flanş)
30 = 30 bar (PN 40 flanş)
E
Conta türü E = EPDM V = FKM
X
"X-Care" özel model
K
Mekanik salmastra kartuş tipi
S
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir.
1
1 = 1~ (Alternatif akım)
Hiç = 3~ (Trifaze akım)
400
Bağlantı gerilimi, V olarak
50
Frekans, Hz olarak
-38FF265
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli)
..
Opsiyonel
Örnek: |
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265 |
Helix V(F) |
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (F) = VdS sertifikalı pompa modeli |
22 |
Debi, m3/saat olarak |
02 |
Çark adedi |
2 |
Düzeltilen çark sayısı (Opsiyonel) |
1 |
Pompa malzemeleri |
|
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L) |
|
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L) |
|
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) |
|
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü] |
16 |
Maks. işletme basıncı, bar olarak |
|
16 = 16 bar (PN 16 flanş) |
|
25 = 25 bar (PN 25 flanş) |
|
30 = 30 bar (PN 40 flanş) |
E |
Conta türü E = EPDM V = FKM |
X |
"X-Care" özel model |
K |
Mekanik salmastra kartuş tipi |
S |
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir. |
1 |
1 = 1~ (Alternatif akım) Hiç = 3~ (Trifaze akım) |
400 |
Bağlantı gerilimi, V olarak |
50 |
Frekans, Hz olarak |
-38FF265 |
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli) |
.. |
Opsiyonel |
Teknik veriler
- Elektrik bağlantısı:
- 3~400 V (±%10), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
- Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
- Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Maks. giriş basıncı 10 bar
- Koruma sınıfı: IP55
- Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
- Elektrik bağlantısı:
- 3~400 V (±%10), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
- Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
- Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Maks. giriş basıncı 10 bar
- Koruma sınıfı: IP55
- Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Helix V 2, 4, 6, 10, 16:
Standart model
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Helix V 2, 4, 6, 10, 16:
Standart model
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Açıklama/Konstrüksiyon
- Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
- Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
- Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
- Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
