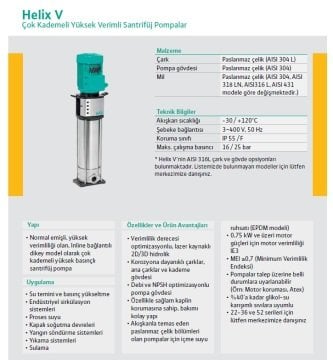

Wilo Helix V 413-1/16/E/S 3Hp 380V Dik Milli Çok Kademeli Yüksek Verimli Komple Paslanmaz Santrifüj Pompa
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)
0.7
-
Maksimum giriş basıncı p inl
10 çubuğu
-
Maksimum çalışma basıncı PN
16 çubuğu
-
Basınç portu
G 1
-
Min. sıvı sıcaklığı T min
-30 ° C
-
Maks. Alan sayısı sıvı sıcaklığı T max
120 ° C
-
Min. ortam sıcaklığı T min
-15 ° C
-
Maks. Alan sayısı ortam sıcaklığı T max
50 ° C
Motor verileri
-
Şebeke bağlantısı
3 ~ 400 V, 50 Hz
-
Gerilim toleransı
±% 10
-
Anma gücü P 2
2.20 kW
-
Anma akımı I N
4.30 A
-
Anma hızı n
2900 1 / dakika
-
Güç faktörü cos φ
0.87
-
Aktivasyon türü
Doğrudan çevrimiçi (DOL)
-
Motor verimliliği η M % 50
84.8
-
Motor verimliliği η M % 75
86.2
-
Motor verimliliği η M % 100
85.9
-
Yalıtım sınıfı
F
-
Koruma sınıfı motor
IP55
Malzemeler
-
Pompa gövdesi
Paslanmaz çelik
-
Çark
Paslanmaz çelik
-
Şaft
Paslanmaz çelik
-
Mekanik mühür
Q1BE3GG
-
Conta malzemesi
EPDM
Kurulum boyutları
-
Emme tarafındaki boru bağlantısı DN'ler
G 1
-
Basınç tarafında boru bağlantısı DNd
G 1
Sipariş yerleşimleri için bilgiler
-
Marka
Wilo
-
Ürün Açıklaması
HELIX V413-1 / 16 / E / S / 400-50
-
EAN numarası
4048482592640
-
Makale numarası
4201392
-
Net ağırlık yakl. m
37 kilo
-
Brüt ağırlık yakl. m
44,8 kilo
-
Ambalajlı uzunluk
1200 mm
-
Ambalajlı yükseklik
400 mm
-
Ambalajlı genişlik
400 mm
-
Ambalaj özelliği
Taşıma ambalajı
-
Ambalaj türü
Karton kutu
-
Minimum sipariş miktarı
1
Ürün serisi tanımı:

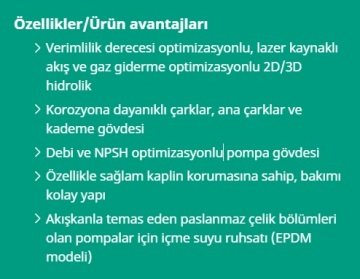

Özellikler/Ürün avantajları
- Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Debi ve NPSH optimizasyonlu pompa gövdesi
- Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
- Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
- modeli)
- Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Debi ve NPSH optimizasyonlu pompa gövdesi
- Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
- Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
- modeli)
Uygulama
- Su temini ve basınç yükseltme
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
- Su temini ve basınç yükseltme
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
Konstrüksiyon
Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
- Sulama
- Sulama
Donanım/İşlev
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Тeslimat kapsamı
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Tip kodlaması
Örnek:
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265
Helix V(F)
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa
(F) = VdS sertifikalı pompa modeli
22
Debi, m3/saat olarak
02
Çark adedi
2
Düzeltilen çark sayısı (Opsiyonel)
1
Pompa malzemeleri
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L)
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü]
16
Maks. işletme basıncı, bar olarak
16 = 16 bar (PN 16 flanş)
25 = 25 bar (PN 25 flanş)
30 = 30 bar (PN 40 flanş)
E
Conta türü E = EPDM V = FKM
X
"X-Care" özel model
K
Mekanik salmastra kartuş tipi
S
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir.
1
1 = 1~ (Alternatif akım)
Hiç = 3~ (Trifaze akım)
400
Bağlantı gerilimi, V olarak
50
Frekans, Hz olarak
-38FF265
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli)
..
Opsiyonel
Örnek: |
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265 |
Helix V(F) |
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (F) = VdS sertifikalı pompa modeli |
22 |
Debi, m3/saat olarak |
02 |
Çark adedi |
2 |
Düzeltilen çark sayısı (Opsiyonel) |
1 |
Pompa malzemeleri |
|
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L) |
|
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L) |
|
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) |
|
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü] |
16 |
Maks. işletme basıncı, bar olarak |
|
16 = 16 bar (PN 16 flanş) |
|
25 = 25 bar (PN 25 flanş) |
|
30 = 30 bar (PN 40 flanş) |
E |
Conta türü E = EPDM V = FKM |
X |
"X-Care" özel model |
K |
Mekanik salmastra kartuş tipi |
S |
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir. |
1 |
1 = 1~ (Alternatif akım) Hiç = 3~ (Trifaze akım) |
400 |
Bağlantı gerilimi, V olarak |
50 |
Frekans, Hz olarak |
-38FF265 |
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli) |
.. |
Opsiyonel |
Teknik veriler
- Elektrik bağlantısı:
- 3~400 V (±%10), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
- Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
- Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Maks. giriş basıncı 10 bar
- Koruma sınıfı: IP55
- Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
- Elektrik bağlantısı:
- 3~400 V (±%10), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
- Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
- Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Maks. giriş basıncı 10 bar
- Koruma sınıfı: IP55
- Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Helix V 2, 4, 6, 10, 16:
Standart model
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Helix V 2, 4, 6, 10, 16:
Standart model
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Açıklama/Konstrüksiyon
- Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
- Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
- Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
- Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
