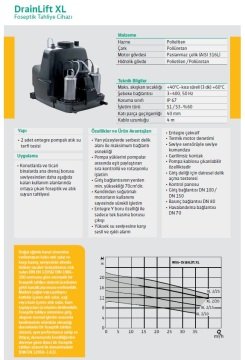

Wilo DrainLift XL2-25 2X7.2Hp 380V Foseptik Tahliye Cihazı
Özellikler/Ürün avantajları
- Yüksekliği ayarlanabilir ve döndürülebilir giriş bağlantısı sayesinde esnek
- Monte edilmiş kumanda cihazı sayesinde kolay kumanda edilebilir
- Entegre edilmiş çek valf
- Yüksek kumanda hacmi ve güvenilir seviye tespiti sayesinde işletim güvenilirliği
- Kendinden soğutmalı motorların kullanımı sayesinde sürekli işletime (S1) uygun
-
Konstrüksiyon
İkiz pompalı sistem olarak atıksu terfi tesisi
Uygulama
Doğal eğimle kanal sistemine sevk edilemeyen, foseptik içeren atık suyun basılması (DIN EN 12050-1 uyarınca) ve karşı basınç seviyesinin altında kalan dreyn yerlerinde geri akışta yığılmama emniyetli drenaj (DIN EN 12056-1 uyarınca).
Teknik veriler
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
- Çektiği güç P1 tipine bağlı olarak 3 ilâ 5,3 kW
- Tesis ile kumanda cihazı arasındaki kablo uzunluğu 4 m / fişli kablo 1,5 m
- İşletim türü S1 / S3, % 60
- Azam. akışkan sıcaklığı 40 °C, kısa süreyle 60 °C
- Çevre ısısı azam. 40 °C
- 40 mm serbest bilye geçişi.
- Basınç bağlantısı DN 80
- Giriş bağlantısı DN 100 / DN 150
- Hava tahliye bağlantısı DN 70
- Asg. giriş yüksekliği (giriş ortasında kadar yerleştirme yüzeyi) 700 mm
- Koruma sınıfı (kumanda cihazsız) IP 67
- Brüt hazne hacmi 380 l
- Kumanda hacmi 260 l
Donanım/İşlev
- Termik motor denetimi
- Seviye sensörü ile seviye kumandası
- Gerilimsiz kontak
- Zener bariyerine ve şebekeye bağımlı alarma sahip kumanda cihazı
- Pumpa kablosu çıkartılabilir özellikte
- Giriş salmastrası DN 150
- Giriş salmastrası için delik testeresi
- Çek valf
- Hava tahliyesi için hortum bağlantısı
- Manüel diyaframlı pompa için hortum bağlantısı
- Tespit malzemesi
Тeslimat kapsamı
Bağlanmaya hazır atıksu terfi tesisi, şunlar dahil:
- Fişe ve şebekeye bağımlı alarma sahip kumanda cihazı
- Zener bariyeri
- 1x Giriş salmastrası DN 150
- 1x Delik testeresi, DN 150 giriş bağlantısı için
- 1x Manuel diyaframlı pompa bağlantısı için manşet
- 1x Havalandırma bağlantısı için manşet DN 70
- 1x Flanş rakor DN 80/100, yassı contalı, DN 100 basınç bağlantısı için manşet ve tespit malzemesi
- Tespit malzemesi
- Montaj ve işletme kılavuzu
Teknik veriler
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
- Çektiği güç P1 tipine bağlı olarak 3 ilâ 5,3 kW
- Tesis ile kumanda cihazı arasındaki kablo uzunluğu 4 m / fişli kablo 1,5 m
- İşletim türü S1 / S3, % 60
- Azam. akışkan sıcaklığı 40 °C, kısa süreyle 60 °C
- Çevre ısısı azam. 40 °C
- 40 mm serbest bilye geçişi.
- Basınç bağlantısı DN 80
- Giriş bağlantısı DN 100 / DN 150
- Hava tahliye bağlantısı DN 70
- Asg. giriş yüksekliği (giriş ortasında kadar yerleştirme yüzeyi) 700 mm
- Koruma sınıfı (kumanda cihazsız) IP 67
- Brüt hazne hacmi 380 l
- Kumanda hacmi 260 l
-
Malzemeler
- Motor gövdesi: Paslanmaz çelik 1.4404 (AISI 316L)
- Hidrolik: Plastik PE/PUR
- Hazne: Plastik PE
Açıklama/Konstrüksiyon
Bağlanmaya hazır, komple su altında kalabilir atık su terfi tesisi (su altında kalma yüksekliği: 2 mWS, tamamen su altında kalma süresi: 7 gün). Tesis, gaz ve su geçirmez toplama tankına ve yukarı çıkma emniyetine sahiptir. Serbest akış çarklı santrifüj pompalıdır.
DrainLift XL2:
Otomatik işletim için ikiz pompalı sistemdir (otomatik değiştirme, yedek ve pik yük işletimi). Entegre çift geri tepme klapesi sayesinde yalnızca bir basınç hattı bağlantısı gereklidir. CEE fişli, gerilimsiz kontaklı ve entegre ve şebekeye bağımlı alarmlı kumanda cihazı. Entegre edilmiş soğutma kılıflı pompalar.
Dikkat: Kumanda cihazı su altında kalamaz ve bu nedenle su altında kalmaya karşı korunacak şekilde düzenlenmelidir.
