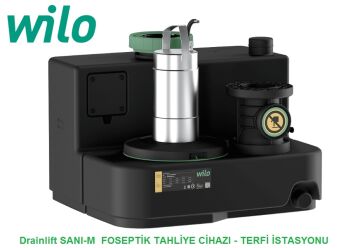

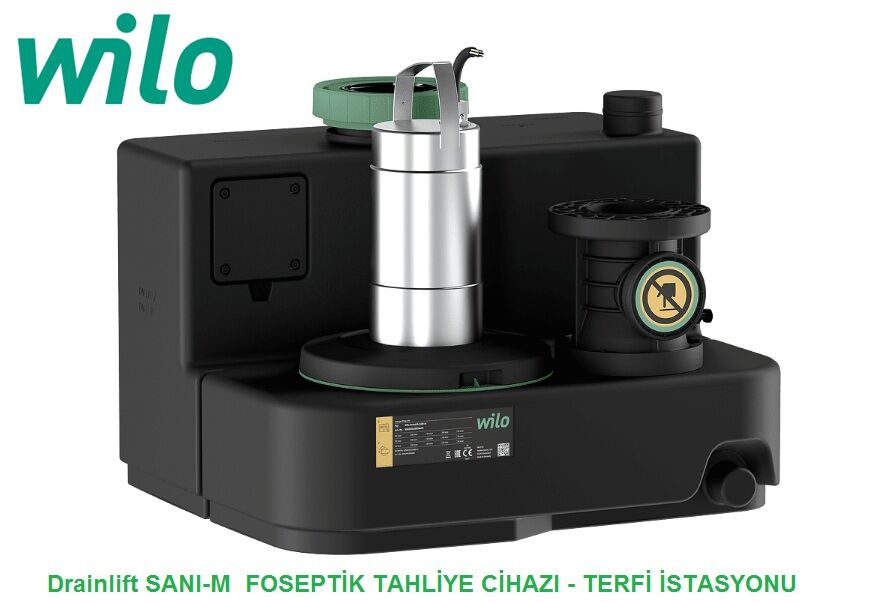

WİLO Drainlift SANI-M M.12M/1 1.1kW 220V ENTEGRE POMPALI FOSEPTİK ATIK SU TAHLİYE İSTASYONU (ATIK SU TERFİ ÜNİTESİ)
Bir ve iki haneli konutlar için büyük, tek pompalı terfi tesisi.
Tek pompalı atıksu terfi tesisi Wilo-DrainLift SANI-M, son derece büyük pompa hacmi ve seçilebilir motor işletim türleri sürekli hareket ve fasıla işletimi sayesinde kontrollü atık su girişli bir ve iki haneli konutlarda kullanım için ideal çözümdür. 44 mm veya 65 mm serbest küresel geçiş, serbest seçilebilir girişler ve son derece aşındırıcı akışkanlar için opsiyonel model ile esnek bir şekilde kullanılabilir ve montajı kolaydır. Kullanıcı dostu dizayn, bakımı son derece kolay hale getirir.
Özellikler/Ürün avantajları
Kompakt dizayn ve düşük ağırlık sayesinde en kolay montaj ve nakliye
Büyük kumanda hacmi, termik motor koruması ve şebekeden bağımsız alarm sayesinde güvenli işletim
Teknik plastik ve paslanmaz çelikli korozyona uğramayan tasarım, yüksek güvenilirlik sağlar
Azami montaj esnekliği için serbest seçilebilir bağlantılar
İki serbest küresel geçişe (44/65 mm) sahip birden fazla varyant, sürekli işletim veya fasıla işletimi için işletim tipi ve aşındırıcı akışkanlar için model sayesinde üniversal olarak kullanılabilir
Şeffaf tank kapağı ve çekvalfte temizleme deliği sayesinde kolay bakım ve temizlik
Doğrudan cep telefonu üzerinden hemen bilgilendirme için opsiyonel Wilo-SmartHome bağlantısı
Ürün özellikleri
Kolay görsel kontrol için pencereli tank kapağı
DN 50 tank hava tahliyesi
DN 100 – DN 150 serbestçe seçilebilir giriş yüzeyleri
Temizleme boşluklu, DN 80 çek valf
S1/S3 işletmesi için güvenilir paslanmaz çelik motor
Güvenilir serbest akış hidroliği
Yüksek kumanda hacimli kompakt tank
Manuel boşaltmaya yönelik bağlantı, 50 mm
Konstrüksiyon
Foseptik içeren atık suları tahliye etmek için bağlanmaya hazır ve komple su altında kalabilir tek pompalı terfi tesisi.
Uygulama
Foseptik içeren atık suların tahliyesi:
Atık suların doğal eğimle kanalizasyon sistemine verilemediği durumlar için.
Çıkış yeri, karşı basınç seviyesinin altında olduğunda, geri akışta yığılmama emniyeti olan drenaj için.
Donanım / işlev
Şebekeden bağımsız alarm ve genel arıza sinyali donanımlı kumanda cihazı
Fişi hazır
Revizyon delikli ve şeffaf kapaklı tank
Analog seviye tespiti (4 ... 20 mA)
Revizyon delikli çekvalf
Bimetal sensörlü termik motor denetimi
Tip kodlaması
|
Örn.: |
DrainLift SANI-M.13M/4C |
|
|
DrainLift |
Ürün ailesi |
|
|
SANI |
Atık su kaldırma sistemi |
|
|
M |
Yapı boyutu |
|
|
13 |
Maks. basma yüksekliği |
|
|
M |
Elektrik şebekesi bağlantısı:
|
|
|
4 |
Motor ve kumanda cihazı modeli:
|
|
|
C |
Agresif ortamlar için model |

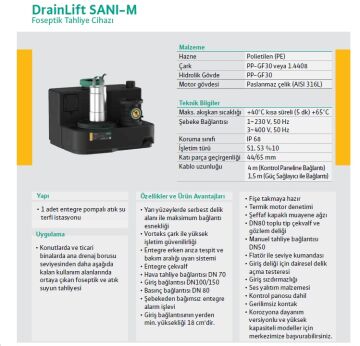

Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim tipi: S3 10%/S1
- Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F), maks. 65 °C (149 °F), 5 dakikalığına
- Ortam sıcaklığı maks.: 3 ... 40 °C (37 ... 104 °F)
- Tank hacmi: 99 l (26 ABD sıvı galonu)
- Giriş yüksekliğine göre faydalı hacim*: 50 l/13 ABD sıvı galonu (180 mm*)/63 l/16,5 ABD sıvı galonu (250 mm*)/74 l/19,5 ABD sıvı galonu (315 mm*)
- Basınç bağlantısı: DN 80, PN 10
- Giriş bağlantısı: DN 100/150
- Hava tahliye bağlantısı: 75 mm (3 inç)
- Kumanda cihazı koruma sınıfı: IP54
- Terfi tesisi koruma sınıfı: IP68 (2 mWs/7 d)
Malzemeler
- Motor gövdesi: 1.4404 (AISI 316L)
- Hidrolik: PP-GF30
- Çark: PP-GF30 veya 1.4408 (AISI 316)
- Tank: PE
- Çekvalf: PPS
Tasarım
Eğimli giren toplama odalı ve şeffaf kapaklı revizyon deliği, gaz ve su geçirmez toplama kabı. Girişler serbest seçilebilir, seviye tespiti 4…20 mA analog çıkış sinyali ile gerçekleştirilir. Takılı çekvalfli ve revizyon delikli basınç bağlantısı.
Tahrik, termik motor denetimi özellikli kendinden soğutmalı (soğutma kılıfı) veya yüzey soğutmalı (hava) bir motor üzerinden gerçekleştirilir.
Otomatik işletim için ön kurulumu yapılmış kumanda cihazı:
Wilo-Control MS-L
- Gerilimsiz kontak ile genel arıza sinyali
- Entegre ve şebekeden bağımsız alarm
- Ayarlanabilir takip süresi
- Takılı fişli 1,5 m bağlantı kablosu
Wilo-Control EC-L
- Ekran ve simge tabanlı, alfa sayısal menü üzerinden kumanda
- Gerilimsiz kontak ile genel arıza sinyali
- Gerilimsiz kontak ile tekli arıza sinyali
- ModBus arayüzü
- Entegre ve şebekeden bağımsız alarm
- Ayarlanabilir takip süresi
- Takılı fişli 1,5 m bağlantı kablosu
Тeslimat kapsamı
- Kumanda cihazlı ve fişli bağlantı kablolu terfi tesisi
- Flanş ağzı DN 80/100
- Basınç bağlantısı için manşet DN 100
- Hava tahliye bağlantısı için HT çiftli manşon 75 mm (3 inç)
- Boşaltım bağlantısı için HT çiftli manşon DN 50
- Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
- Zemine sabitleme
- Ses yalıtım matı
- 9 V akü
- Montaj ve kullanma kılavuzu
|

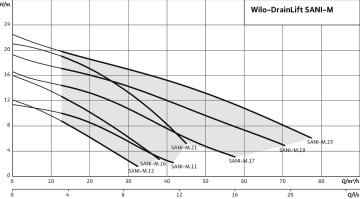

Hidrolik veriler
|
|
|
Maksimum işletim basıncı PN
|
3 bar
|
|
Min. akışkan sıcaklığı Tmin
|
3 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
40 °C
|
|
Ortam sıcaklığı min. Tmin
|
3 °C
|
|
Maks. ortam sıcaklığı Tmax
|
40 °C
|
|
Maks. akışkan sıcaklığı, 5 dakikaya kadar kısa süreli T
|
65 °C
|
|
gürültü seviyesi
|
70 dB
|
|
Kumanda hacmi V
|
50 l
|
|
180 mm giriş yüksekliği için faydalı hacim V
|
50 l
|
|
250 mm giriş yüksekliği için faydalı hacim V
|
63 l
|
|
315 mm giriş yüksekliği için faydalı hacim V
|
74 l
|
|
Ufalayıcı
|
hayır
|
|

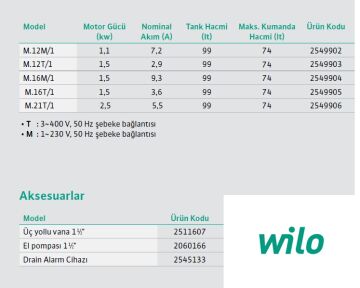

Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
1~230 V, 50 Hz
|
|
Nominal akım IN
|
7,2 A
|
|
Faz
|
1
|
|
Nominal devir hızı n
|
2899 1/min
|
|
Kutup sayısı
|
2
|
|
Açma türü
|
Doğrudan online (DOL)
|
|
Maks. kumanda sıklığı t
|
60 1/h
|
|
Seçilen çarkın güç tüketimi P1(Q=maks.) * Pompa sayısı P1
|
1590 W
|
|
İşletim tipi (su altından çıkarılmış)
|
S3-10%, 60 s
|
|
Yalıtım sınıfı
|
F
|
|
Koruma sınıfı
|
IP68
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
PP-GF30
|
|
Çark
|
PP-GF30
|
|
Mil
|
Paslanmaz çelik
|
|
Motor malzemesi
|
Paslanmaz çelik
|
|

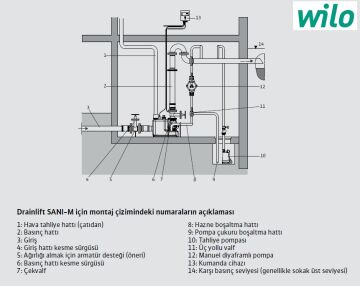

Montaj ölçüleri
|
|
|
Emiş tarafında boru bağlantısı
|
-
|
|
Basınç tarafında boru bağlantısı
|
DN 80
|
