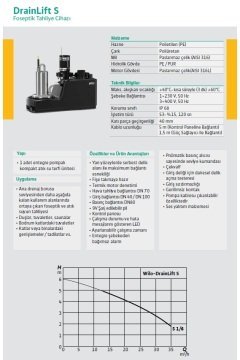

Wilo Drainlift S1/6 M 1.76Hp 220V Entegre Pompalı Foseptik Tahliye Cihazı
Özellikler/Ürün avantajları
- Hafif yapısı, az yer kaplayan kompakt tasarımı ve entegre çek valf sayesinde ön duvar benzeri montajlarda da kurulumu en kolay şekilde gerçekleştirilir
- Her iki uzunlamasına tarafta ve bir alın tarafında serbest seçilebilen girişler sayesinde maksimum bağlantı esnekliği sağlar
- Korozyona dayanıklı paslanmaz çelik motor, entegre termik motor koruması, tıkanmaz serbest akış çarkı ve sesli alarm, yüksek işletim güvenliği için opsiyonel olarak Wilo-SmartHome bağlantısıyla sunulabilir
Kolay montaj, en yüksek işletim güvenilirliği.
Wilo-DrainLift S atıksu terfi tesisi, bir veya iki haneli konutlardaki ön duvar montajına benzer kurulum için uygundur.
Serbest seçilebilen girişleri, minimum ölçüleri ve hafif yapısı sayesinde en dar alanlarda bile kolayca monte edilebilir. İlave bir telsiz alarm vericisi ile donatılmıştır ve arıza durumunda akıllı telefona bir bilgilendirme mesaj gönderilir. Bu da maksimum kontrol ve en yüksek seviyede işletim güvenilirliği anlamına gelir.
Konstrüksiyon
Tek pompalı sistem olarak kompak atıksu terfi tesisi
Uygulama
Doğal eğimle kanal sistemine sevk edilemeyen, foseptik içeren atık suyun basılması (DIN EN 12050-1 uyarınca) ve karşı basınç seviyesinin altında kalan dreyn yerlerinde geri akışta yığılmama emniyetli drenaj (DIN EN 12056-1 uyarınca).
Donanım/İşlev
- Fişi hazır
- Termik motor denetimi
- Seviye kumandası şamandıra şalter ile
- Genel arıza sinyali için gerilimsiz çıkışlı kumanda cihazı
- Entegre çekvalf ("RV" modeli)
Тeslimat kapsamı
Kumanda cihazlı ve fişli, bağlanmaya hazır atık su kaldırma sistemi:
- Şebekeden bağımsız alarm ve fiş donanımlı kumanda cihazı
- 1 adet giriş salmastrası DN 100
- 1 adet DN 100 giriş bağlantısı
- 1 adet çek valf DN 80, ("RV" modeli)
- 1 adet manşet, manuel diyaframlı pompa bağlantısı veya Ø 50 mm besleme bağlantısı için
- DN 70 hava tahliye bağlantısı için 1x manşet
- 3 adet yalıtım koruyucu şerit, ses yalıtımlı kurulum için
- Sabitleme malzemesi
- Montaj ve kullanma kılavuzu
Tip kodlaması
|
Örn.: |
DrainLift S 1/6T-RV |
|
S |
Yapı boyutu |
|
1 |
Entegre pompa adedi |
|
6 |
maks. basma yüksekliği, m cinsinden |
|
T |
Elektrik şebekesi bağlantı modeli:M = 1~230 VT = 3~400 V |
|
RV |
Basınç bağlantısı modeliyok = çek valf yokRV = çek valf v |
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim tipi: S3-15%, 120 sec
- Akışkan sıcaklığı: 3…40 °C, kısa süreli 60 °C
- Maks. ortam sıcaklığı: 40 °C
- Maks. kumanda hacmi: 21 l
- Su altında kalma yüksekliği: 2 mWs, maks. 7 gün boyunca
- Basınç bağlantısı: DN 80
- Giriş bağlantıları: 1x DN 40 / 1x DN 100 (serbest seçilebilir)
- Hava tahliye bağlantısı: DN 70
- Koruma sınıfı Kaldırma sistemi: IP68
- Kumanda cihazı koruma sınıfı: IP54
Açıklama/Konstrüksiyon
Çökeltisiz, güvenli işletim için gaz ve su yalıtımlı, toplama alanı eğimli olan toplama kabına sahip, tek pompalı sistem olarak bağlanmaya hazır, komple su altında kalabilir atıksu terfi tesisi; girişleri serbest seçilebilir, şamandıra şalterli seviye kumandasına ve termik motor korumalı alternatif veya trifaze akım motoruna sahiptir.
Otomatik işletim için ön kurulumu yapılmış kumanda cihazı; , genel arıza sinyali için potansiyelsiz kontak, entegre ve şebekeden bağımsız alarm, ayarlanabilir takip süresi ve entegre fiş özelliklerine sahiptir.
