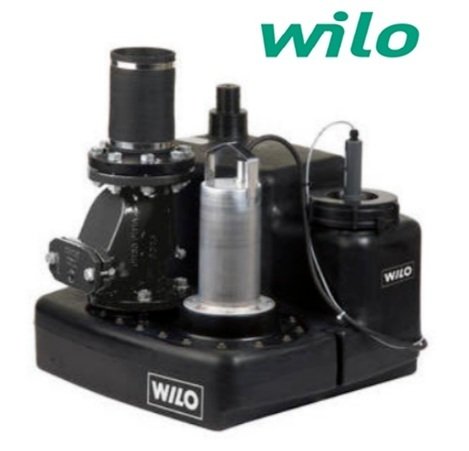

Wilo Drainlift M1/8 M 1.76Hp 220V Entegre Pompalı Foseptik Tahliye Cihazı
Özellikler/Ürün avantajları
- Kurulumu yerden tasarruf eder
- Düşük ağırlığı ve geniş teslimat kapsamıyla montajı kolaydır
- Serbest seçilebilir girişler sayesinde esnektir
- Entegre edilmiş termil motor koruması ve şebeke elektriğinden bağımsız alarmı sayesinde işletim güvenliği sağlanmıştır
Konstrüksiyon
Tekli veya ikiz pompa sistemleri olarak atıksu terfi tesisi
Uygulama
Doğal eğimle kanal sistemine sevk edilemeyen, foseptik içeren atık suyun basılması (DIN EN 12050-1 uyarınca) ve karşı basınç seviyesinin altında kalan dreyn yerlerinde geri akışta yığılmama emniyetli drenaj (DIN EN 12056-1 uyarınca).
Donanım/İşlev
- Fişe takılmaya hazır
- Termik motor denetimi
- Şamandıra şalteri ile seviye kumandası
- Elektrik şebekesinden bağımsız alarm
- Gerilimsiz kontak
- Pumpa kablosu çıkartılabilir özellikte
- Çekvalf (RV modeli)
- Giriş sızdırmazlığı
- Giriş deliği için dairesel delik açma testeresi
- Hava tahliyesi için hortum bağlantısı
- Manuel diyaframlı pompa emme borusu bağlantısı için conta
- Basınç hattı bağlantısı montaj seti
- Sabitleme malzemesi
- Ses yalıtım malzemesi
- Kumanda cihazı
Тeslimat kapsamı
Bağlanmaya hazır atıksu terfi tesisi, şunlar dahil:
- Fişe ve şebekeden bağımsız alarma sahip kumanda cihazı
- 1x Giriş salmastrası DN 100
- 1x Delik testeresi, DN 100 giriş için
- 1x Manuel diyaframlı pompa bağlantısı veya giriş bağlantısı için dudaklı keçe, Ø 50 mm
- 1x Hava tahliye bağlantısı için manşet DN 70
- 1x Flanş rakor DN 80/100, yassı contalı, esnek hortum parçalı ve DN 100 basınç borusu bağlantısı için tespit malzemeli
- 1x Çek valf DN 80 (sadece M1/8RV ve M2/8)
- Ses yalıtımlı kurulum için yalıtım koruyucu şerit
- 9 V akü
- Tespit malzemesi
- Montaj ve işletme kılavuzu
Teknik veriler
- Elektrik şebekesi bağlantısı 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- Çektiği güç P1 = 1,3 kW
- Tesis ile kumanda cihazı arasındaki kablo uzunluğu 4 m / fişli kablo 1,5 m
- İşletim tipi S3-15%, 80 saniye
- Akışkan sıcaklığı maks. 40 °C, kısa süreyle (3 dak.) 60 °C
- Ortam ısısı maks. 40 °C
- 45 mm serbest bilye geçişi.
- Basınç bağlantısı DN 80
- Giriş bağlantısı DN 40 / DN 100 / DN 150
- Hava tahliye bağlantısı DN 70
- Asg. giriş yüksekliği (giriş ortasında kadar yerleştirme yüzeyi) 180 mm
- Koruma sınıfı (kumanda cihazsız) IP 67
- Hazne brüt hacmi, tipe bağlı olarak, 62 l ilâ 115 l
- Kumanda hacmi, tipe bağlı olarak 24 l ilâ 40 l
Malzemeler
- Motor gövdesi: Paslanmaz çelik 1.4301
- Hidrolik gövde: Pik döküm (EN-GJL-250)
- Çark: Plastik PUR
- Hazne: Plastik PE
Açıklama/Konstrüksiyon
Bağlanmaya hazır, komple su altında kalabilir atık su terfi tesisi (su altında kalma yüksekliği: 2 mWS, tamamen su altında kalma süresi: 7 gün) gaz ve su geçirmez toplama tanklı ve artan basınca karşı emniyetli. Serbest akış çarklı santrifüj pompalıdır.
DrainLift M1/8:
Otomatik işletim için alternatif veya trifaze akım motorlu tekli pompa tesisidir. Kumanda cihazında topraklı ya da CEE fişi yer alır. Gerilimsiz kontağa, şebekeden bağımsız entegre edilmiş alarma ve ayarlanabilir takip süresine sahiptir.
Teslimat kapsamında çek valflı RV-modeli.
DrainLift M2/8:
Otomatik işletim için ikiz pompalı sistemdir (otomatik değiştirme, yedek ve pik yük işletimi). Entegre çift geri tepme klapesi sayesinde yalnızca bir basınç hattı bağlantısı gereklidir. Kumanda cihazında topraklı veya CEE fişi yer alır. Gerilimsiz kontağa, bakım aralığı göstergesine, erken hata tespitin, şebekeden bağımsız entegre alarma ve ayarlanabilir takip süresine sahiptir.
Dikkat: Kumanda cihazı su altında kalamaz ve bu nedenle su altında kalmaya karşı korunacak şekilde düzenlenmelidir.
