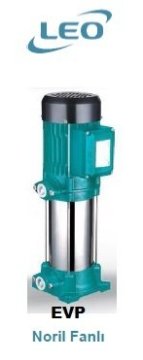

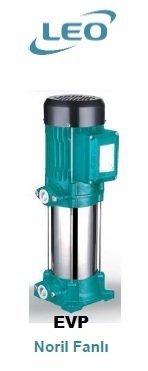

Leo EVP6H-10 5.5 Hp 380V Dikey Milli Noril Fanlı Çok Kademeli Pompa
Dikey Çok Kademeli Santrifüj Pompa EVP
Çalışma koşulları
- Sıvı sıcaklığı: +5 - 60℃
- Maks. ortam sıcaklığı: +40℃
- Maks. işletme basıncı: 15 bar
- Rakım: up to 1,000 m
Özellikler
- Geniş bir kapsamlı farklı sıcaklıklar, akış oranları ve basınç aralıkları için geçerlidir
- Su giriş ve çıkışı, montaj gereksinimi göre uygun şekilde döndürülebilir olmalıdır.
- Kolay kurulum ve bakım
- Gelişmiş hidrolik model tasarımı, istikrarlı çalışma ve yüksek verimlilik gibi özelliklere sahiptir.
- Dökme demir yapımlı su giriş ve çıkışlar özel anti-pas malzemeleri ile yapılmıştır.
- Yüksek mukavemetli mühendislik plastik akış geçiş bileşenleri
- Güvenilir paslanmaz çelik kaynaklı şaft
Malzeme Tablosu
MODEL
GÜÇ
Q (m3/h)
0
1
2
3
4
1~
3~
kW
HP
Q(l/dk)
0
16.7
33.3
50
66.7
EVPm2-2
EVP2-2
0.37
0.5
H (m)
24
23
18
13
6
EVPm2-3
EVP2-3
0.55
0.75
36
33
26
20
9
EVPm2-4
EVP2-4
0.75
1.0
48
45
35
26
11
EVPm2-5
EVP2-5
1.0
1.5
59
57
44
33
15
EVPm2-6
EVP2-6
1.0
1.5
69
65
52
37
18
EVPm2-7
EVP2-7
1.1
1.5
82
75
62
45
25
EVPm2-8
EVP2-8
1.5
2.0
94
87
72
52
28
EVPm2-9
EVP2-9
1.5
2.0
105
98
82
60
35
EVPm2-11
EVP2-11
1.8
2.5
130
119
98
69
37
EVP2-13
2.2
3.0
153
142
115
80
39
Teknik verileri
MODEL
GÜÇ
Q (m3/h)
0
1
2
3
4
5
6
1~
3~
kW
HP
Q(l/dk)
0
16.7
33.3
50
66.7
83.3
100
EVPm4-2
EVP4-2
0.55
0.75
H (m)
24
23
22
21
18
15
10
EVPm4-3
EVP4-3
0.75
1.0
37
36
34
33
29
24
16
EVPm4-4
EVP4-4
1.0
1.5
47
46
45
41
36
28
20
EVPm4-5
EVP4-5
1.5
2.0
61
58
57
55
48
39
29
EVPm4-6
EVP4-6
1.5
2.0
74
72
69
66
57
47
36
-
EVP4-7
2.2
3.0
86
83
81
77
68
57
43
-
EVP4-8
2.2
3.0
98
95
92
86
76
63
47
-
EVP4-10
2.2
3.0
116
114
110
102
90
73
57
-
EVP4-12
3.0
4.0
145
142
140
131
115
97
75
MODEL
GÜÇ
Q (m3/h)
0
1
2
3
4
5
6
7
8
9
10
1~
3~
kW
HP
Q(l/dk)
0
16.7
33.3
50
66.7
83.3
100
116.7
133.3
150
166.7
EVPm6-3
EVP6-3
1.1
1.5
H (m)
30
29.5
29
28.5
28
27
26
24.5
23
21
19
EVPm6-4
EVP6-4
1.5
2.0
40
38.5
37.5
37.3
37
36
34
33.5
32
30
27
-
EVP6-5
2.2
3.0
50
49
48.5
48.3
48
45
43
42
41
39
36
-
EVP6-6
2.2
3.0
58
56
54
53.5
53
52
51
48
45
41
40
-
EVP6-7
3.0
4.0
68
67
66.5
65
63.5
62
60
58
56
54
51
-
EVP6-8
3.0
4.0
78
75
73
72
71
70
68
65
62
59
55
MODEL
GÜÇ
Q (m3/h)
0
1
2
3
4.5
6
7.5
9
10.5
1~
3~
kW
HP
Q(l/dk)
0
16.7
33.3
50
75
100
125
150
175
EVPm6H-3
EVP6H-3
1.1
1.5
H (m)
39
38
37
35
33
29
24
18
10
EVPm6H-4
EVP6H-4
1.5
2.0
52
51
49
47
44
39
32
25
14
EVPm6H-5
EVP6H-5
1.8
2.5
64
62
60
58
54
47
38
28
16
-
EVP6H-6
2.2
3.0
76
74
71
68
63
56
45
34
20
-
EVP6H-8
3.0
4.0
103
100
97
95
90
80
66
50
31
-
EVP6H-10
4.0
5.5
130
127
124
121
114
103
86
66
41
MODEL
GÜÇ
Q (m3/h)
0
2
4
6
8
10
12
14
16
3~
kW
HP
Q (l/dk)
0
33
67
100
133
167
200
233
267
EVP10H-3
3.0
4.0
H (m)
56
55
54
52
49
46
42
39
29
EVP10H-4
4.0
5.5
75
74
72
70
67
64
60
53
43
EVP10H-5
5.5
7.5
93
91
87
84
81
77
72
64
55
EVP10H-6
5.5
7.5
113
110
107
104
100
96
87
78
68
EVP10H-7
7.5
10
132
128
124
120
116
112
103
93
80
EVP10H-8
7.5
10
150
147
143
139
134
127
120
108
92
Malzeme Tablosu
Bölüm
Malzeme
1
Fan kapağı
08F
2
Fan kapağı
PP
3
Arka kapak
Dökme demir
4
Rulman
5
Stator
6
Çark
7
Conta
Kauçuk
8
Flanş
Dökme demir
9
Motor braket
Alüminyum
10
Mechanical seal
11
Pump barrel
AISI 304
12
Çark
Plastik
13
Difüzör
Plastik
14
Son aşama difüzör
Plastik
15
Terminal kutusu
Plastik
Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
Çalışma koşulları
- Sıvı sıcaklığı: +5 - 60℃
- Maks. ortam sıcaklığı: +40℃
- Maks. işletme basıncı: 15 bar
- Rakım: up to 1,000 m
Özellikler
- Geniş bir kapsamlı farklı sıcaklıklar, akış oranları ve basınç aralıkları için geçerlidir
- Su giriş ve çıkışı, montaj gereksinimi göre uygun şekilde döndürülebilir olmalıdır.
- Kolay kurulum ve bakım
- Gelişmiş hidrolik model tasarımı, istikrarlı çalışma ve yüksek verimlilik gibi özelliklere sahiptir.
- Dökme demir yapımlı su giriş ve çıkışlar özel anti-pas malzemeleri ile yapılmıştır.
- Yüksek mukavemetli mühendislik plastik akış geçiş bileşenleri
- Güvenilir paslanmaz çelik kaynaklı şaft
MODEL | GÜÇ | Q (m3/h) | 0 | 1 | 2 | 3 | 4 | ||
1~ | 3~ | kW | HP | Q(l/dk) | 0 | 16.7 | 33.3 | 50 | 66.7 |
|
|
0.37 | 0.5 | H (m) | 24 | 23 | 18 | 13 | 6 |
|
|
0.55 | 0.75 | 36 | 33 | 26 | 20 | 9 | |
|
|
0.75 | 1.0 | 48 | 45 | 35 | 26 | 11 | |
|
|
1.0 | 1.5 | 59 | 57 | 44 | 33 | 15 | |
|
|
1.0 | 1.5 | 69 | 65 | 52 | 37 | 18 | |
|
|
1.1 | 1.5 | 82 | 75 | 62 | 45 | 25 | |
|
|
1.5 | 2.0 | 94 | 87 | 72 | 52 | 28 | |
|
|
1.5 | 2.0 | 105 | 98 | 82 | 60 | 35 | |
|
|
1.8 | 2.5 | 130 | 119 | 98 | 69 | 37 | |
|
2.2 | 3.0 | 153 | 142 | 115 | 80 | 39 |
MODEL | GÜÇ | Q (m3/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | ||
1~ | 3~ | kW | HP | Q(l/dk) | 0 | 16.7 | 33.3 | 50 | 66.7 | 83.3 | 100 |
|
|
0.55 | 0.75 | H (m) | 24 | 23 | 22 | 21 | 18 | 15 | 10 |
|
|
0.75 | 1.0 | 37 | 36 | 34 | 33 | 29 | 24 | 16 | |
|
|
1.0 | 1.5 | 47 | 46 | 45 | 41 | 36 | 28 | 20 | |
|
|
1.5 | 2.0 | 61 | 58 | 57 | 55 | 48 | 39 | 29 | |
|
|
1.5 | 2.0 | 74 | 72 | 69 | 66 | 57 | 47 | 36 | |
- |
|
2.2 | 3.0 | 86 | 83 | 81 | 77 | 68 | 57 | 43 | |
- |
|
2.2 | 3.0 | 98 | 95 | 92 | 86 | 76 | 63 | 47 | |
- |
|
2.2 | 3.0 | 116 | 114 | 110 | 102 | 90 | 73 | 57 | |
- |
|
3.0 | 4.0 | 145 | 142 | 140 | 131 | 115 | 97 | 75 |
MODEL | GÜÇ | Q (m3/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
1~ | 3~ | kW | HP | Q(l/dk) | 0 | 16.7 | 33.3 | 50 | 66.7 | 83.3 | 100 | 116.7 | 133.3 | 150 | 166.7 |
|
|
1.1 | 1.5 | H (m) | 30 | 29.5 | 29 | 28.5 | 28 | 27 | 26 | 24.5 | 23 | 21 | 19 |
|
|
1.5 | 2.0 | 40 | 38.5 | 37.5 | 37.3 | 37 | 36 | 34 | 33.5 | 32 | 30 | 27 | |
- |
|
2.2 | 3.0 | 50 | 49 | 48.5 | 48.3 | 48 | 45 | 43 | 42 | 41 | 39 | 36 | |
- |
|
2.2 | 3.0 | 58 | 56 | 54 | 53.5 | 53 | 52 | 51 | 48 | 45 | 41 | 40 | |
- |
|
3.0 | 4.0 | 68 | 67 | 66.5 | 65 | 63.5 | 62 | 60 | 58 | 56 | 54 | 51 | |
- |
|
3.0 | 4.0 | 78 | 75 | 73 | 72 | 71 | 70 | 68 | 65 | 62 | 59 | 55 |
MODEL | GÜÇ | Q (m3/h) | 0 | 1 | 2 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | ||
1~ | 3~ | kW | HP | Q(l/dk) | 0 | 16.7 | 33.3 | 50 | 75 | 100 | 125 | 150 | 175 |
|
|
1.1 | 1.5 | H (m) | 39 | 38 | 37 | 35 | 33 | 29 | 24 | 18 | 10 |
|
|
1.5 | 2.0 | 52 | 51 | 49 | 47 | 44 | 39 | 32 | 25 | 14 | |
|
|
1.8 | 2.5 | 64 | 62 | 60 | 58 | 54 | 47 | 38 | 28 | 16 | |
- |
|
2.2 | 3.0 | 76 | 74 | 71 | 68 | 63 | 56 | 45 | 34 | 20 | |
- |
|
3.0 | 4.0 | 103 | 100 | 97 | 95 | 90 | 80 | 66 | 50 | 31 | |
- |
|
4.0 | 5.5 | 130 | 127 | 124 | 121 | 114 | 103 | 86 | 66 | 41 |
MODEL | GÜÇ | Q (m3/h) | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | |
3~ | kW | HP | Q (l/dk) | 0 | 33 | 67 | 100 | 133 | 167 | 200 | 233 | 267 |
|
3.0 | 4.0 | H (m) | 56 | 55 | 54 | 52 | 49 | 46 | 42 | 39 | 29 |
|
4.0 | 5.5 | 75 | 74 | 72 | 70 | 67 | 64 | 60 | 53 | 43 | |
|
5.5 | 7.5 | 93 | 91 | 87 | 84 | 81 | 77 | 72 | 64 | 55 | |
|
5.5 | 7.5 | 113 | 110 | 107 | 104 | 100 | 96 | 87 | 78 | 68 | |
|
7.5 | 10 | 132 | 128 | 124 | 120 | 116 | 112 | 103 | 93 | 80 | |
|
7.5 | 10 | 150 | 147 | 143 | 139 | 134 | 127 | 120 | 108 | 92 |
Bölüm | Malzeme | |
1 | Fan kapağı | 08F |
2 | Fan kapağı | PP |
3 | Arka kapak | Dökme demir |
4 | Rulman | |
5 | Stator | |
6 | Çark | |
7 | Conta | Kauçuk |
8 | Flanş | Dökme demir |
9 | Motor braket | Alüminyum |
10 | Mechanical seal | |
11 | Pump barrel | AISI 304 |
12 | Çark | Plastik |
13 | Difüzör | Plastik |
14 | Son aşama difüzör | Plastik |
15 | Terminal kutusu | Plastik |
Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
