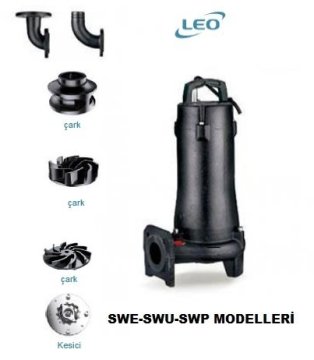

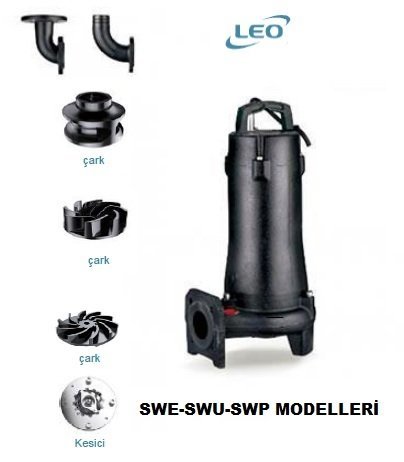

Leo 50SWUm12-8-0.75 1 Hp 220V Döküm Gövdeli Atık Su Pompası
SWU Dalgıç Dışkı Pompası
Uygulama alanları
- Arıtma tanklarından atık su drenajı ve su arıtma tesislerindeki kanalizasyon tankları
- Atık su drenajı, deri fabrikaları ve gıda işleme fabrikalarındaki lifli atıkları da içermektedir.
- Kanalizasyon yönetimi, birikmiş su, lağım çukuru, hayvan çiftliği
- Oteller, restoranlar, okullar ve kamu binaları için kanalizasyon pompaları
SWE Dalgıç Atık Su Pompası Özellikleri
- Oldukça verimli ve tıkanmaya dayanıklı, kanal pervanesi tasarımına sahip
- Hortum,boru veya hızlı bileşim sistemleriyle birlikte esnek kurulum
- Motor pompasıyla birlikte tek fazlı pompada bulunan akış şalteri ≤1.1kw.
SWE Dalgıç Atık Su Pompası için Çalışma Koşulları
-Sıvının PH Değeri : 4 - 10
- Sıvı sıcaklığı: 0-40℃
- Maksimum dalma derinliği: 5 m.
SWE Dalgıç Atık Su Pompası Motor Özellikleri
- Frekans/Kutup sayısı:50Hz/2.
- Yalıtım sınıfı: F.
- Koruma sınıfı: IPX8.
- Mil yatağı: Bilya tipi
- Mekanik conta: çift uçlu mekanik contalar
- Paslanmaz Çelik Kaynaklı Şaft
- Paslanmaz Çelik Kaynaklı mil

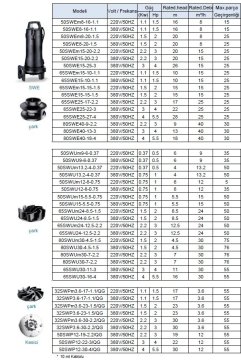

50 SWU Dalgıç Pis Su pompası Teknik Verileri
Model
Tahliye mm(inch)
Güç
Maks. Akış(m³/h)
Maks. Akış(m³/h)
Maks. Baş (m)
Maks. Baş
(m)
Maks. Katı Çapı (mm)
Tek Fazlı
Üç Fazlı
kW
HP
50SWUm9-6-0.55L
50SWU9-6-0.55L
50(2")
0.55
0.75
9
19
6
9.5
35
50SWUm13.2-4-0.55L
50SWU13.2-4-0.55L
50(2")
0.55
0.75
13
22
4
6
50
50SWUm12-8-0.75L
50SWU12-8-0.75L
50(2")
0.75
1
12
22.5
8
13
35
50SWUm15-5.5-0.75L
50SWU15-5.5-0.75L
50(2")
0.75
1
15
27
5.5
9
50
Model | Tahliye mm(inch) | Güç | Maks. Akış(m³/h) | Maks. Akış(m³/h) | Maks. Baş (m) | Maks. Baş (m) |
Maks. Katı Çapı (mm) | ||
Tek Fazlı | Üç Fazlı | kW | HP | ||||||
|
|
50(2") | 0.55 | 0.75 | 9 | 19 | 6 | 9.5 | 35 |
|
|
50(2") | 0.55 | 0.75 | 13 | 22 | 4 | 6 | 50 |
|
|
50(2") | 0.75 | 1 | 12 | 22.5 | 8 | 13 | 35 |
|
|
50(2") | 0.75 | 1 | 15 | 27 | 5.5 | 9 | 50 |
50SWU Dalgıç Pis Su pompası Hidrolik Performans Eğrisi
65SWU Dalgıç Pis Su pompası Teknik Verileri
Model
Tahliye mm(inch)
Güç
Nominal akış (m³/h)
Maks. Akış
(m³/h)
Nominal Baş (m)
Maks. Baş
(m)
Maks. Katı Çapı (mm)
Tek Fazlı
Üç Fazlı
kW
HP
65SWUm24-8.5-1.5L
65SWU24-8.5-1.5L
65(2.5")
1.5
2
24
38
8.5
13
55
65SWUm24-12.5-2.2L
65SWU24-12.5-2.2L
65(2.5")
2.2
3
24
40
12.5
17
55
-
65SWU30-11-3L
65(2.5")
3
4
30
46
11
18
55
-
65SWU30-16-4L
65(2.5")
4
5.5
30
54
16
24
55
65SWU Dalgıç Pis Su pompası Hidrolik Performans Eğrileri
Model | Tahliye mm(inch) | Güç | Nominal akış (m³/h) | Maks. Akış (m³/h) |
Nominal Baş (m) | Maks. Baş (m) |
Maks. Katı Çapı (mm) | ||
Tek Fazlı | Üç Fazlı | kW | HP | ||||||
|
|
65(2.5") | 1.5 | 2 | 24 | 38 | 8.5 | 13 | 55 |
|
|
65(2.5") | 2.2 | 3 | 24 | 40 | 12.5 | 17 | 55 |
- |
|
65(2.5") | 3 | 4 | 30 | 46 | 11 | 18 | 55 |
- |
|
65(2.5") | 4 | 5.5 | 30 | 54 | 16 | 24 | 55 |
80SWU Dalgıç Pis Su pompası Teknik Verileri
Model
Tahliye mm(inch)
Güç
Nominal Akış (m³/h)
Maks. Akış
(m³/h)
Nominal Baş (m)
Maks. Baş
(m)
Maks. Katı Çapı (mm)
Tek Fazlı
Üç Fazlı
kW
HP
80SWUm30-4.5-1.5L
80SWUm30-4.5-1.5L
80(3")
1.5
2
30
50
4.5
6
76
80SWUm30-7-2.2L
80SWUm30-7-2.2L
80(3")
2.2
3
30
45
7
8
76
80SWU Dalgıç Pis Su pompası Hidrolik Performans Eğrileri
Model | Tahliye mm(inch) | Güç | Nominal Akış (m³/h) | Maks. Akış (m³/h) |
Nominal Baş (m) | Maks. Baş (m) |
Maks. Katı Çapı (mm) | ||
Tek Fazlı | Üç Fazlı | kW | HP | ||||||
|
|
80(3") | 1.5 | 2 | 30 | 50 | 4.5 | 6 | 76 |
|
|
80(3") | 2.2 | 3 | 30 | 45 | 7 | 8 | 76 |
SWU Dalgıç Pis Su pompası Mazleme Tablosu
No.
Parça
Materyal
1
Kol
ZG45
2
Üst kapak
HT200
3
Üst mil yatağı koltuğu
HT200
4
Motor gövdesi
HT200
5
Yağ odacığı
HT200
6
Pompa kapağı
HT200
7
Pompa gövdesi
HT200
8
Çark
HT200
9
Yağ keçesi
10
Mekanik conta
Üst: Sic/Karbon Alt: Sic
11
Mil yatağı
12
Rotor
13
Statör
LEO, Çin’de faaliyet gösteren kote bir şirkettir (stok kodu 002131). LEO, dalgıç atık su pompası üreten önde gelen firmalar içinde yer alır. Yalnızca üst kalite pompalar üretir. Şu ana kadar, 140’tan fazla ülkede kullanılan milyonlarca pompa üretmiştir. LEO atık su ve kanalizasyon pompaları ticari pompa sistemlerindeki bütün ihtiyaçlarınızı karşılamaktadır.
SWU Dalgıç Pis Su pompası Mazleme Tablosu
No. | Parça | Materyal |
1 | Kol | ZG45 |
2 | Üst kapak | HT200 |
3 | Üst mil yatağı koltuğu | HT200 |
4 | Motor gövdesi | HT200 |
5 | Yağ odacığı | HT200 |
6 | Pompa kapağı | HT200 |
7 | Pompa gövdesi | HT200 |
8 | Çark | HT200 |
9 | Yağ keçesi | |
10 | Mekanik conta | Üst: Sic/Karbon Alt: Sic |
11 | Mil yatağı | |
12 | Rotor | |
13 | Statör |
