DAB-BAYMAK

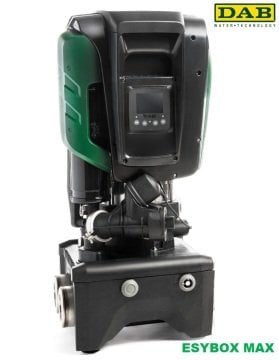

ESYBOX MAX

• Frekans Invertörlü
• Ufak Ebatlar
• Hidrofor Odasında Bir Araya Getirme/Toplama İmkanı (On Site Assembly)
• Su Soğutmalı Motor
• 2,8’’ LCD Ekran Üzerinden Kullanım Değerleri ve Geriye Dönük Çalışma Değerlerini Okuma
• Sessiz (63 dB)
• 4 Cihaza Kadar Kablosuz Kaskad Kullanım İmkanı
• Otomasyon Sistemine Bağlanabilme, ModBUS (Esy I/O)
• İçme Suyuna Uygunluk (WRAS ve ACS Sertifikaları)

Esybox: Frekans kontrollü, 8 metre emiş kabiliyeti, dona

karşı korumalı, az yer kaplar, fısıltı kadar sessiz (45 dB)

duvara montaj olanağı olan villa tipi ve az katlı bina

hidroforudur.

Kapasite aralığı: 1-24 m3/h & 60-15 Mss

Esybox Max: Frekans kontrollü, dona karşı korumalı, az

yer kaplar, yerinde kurulum imkanı, sessiz (63 dB)

hidrofor.

Kapasite aralığı: 1-69 m3/h & 110-15 mSS

Hidrofor Montajında Dikkat Edilecek Hususlar

• Hidrofor tesisatında plastik boru kullanıldığında mutlaka bir üst çap boru kullanılmalıdır.

• Hidroforun emiş çapları kesinlikle küçültülmemelidir.

• Hidrofor şasesi, titreşimi alması için mümkünse lastik takoz üzerine yerleştirilerek yere montajlanmalıdır.

• Baymak hidroforların kullanılabildiği akışkan sıcaklık aralıkları her model için farklıdır.

Bu sebeple sıcaklık aralıkları model tanıtımında belirtilmiştir

• Hidrofor su deposuna en yakın noktaya konulacak emiş hattı kısa tutulmalıdır.

Emiş hattında minimum dirsek ve ekipman kullanılmalıdır.

Hidrofor Nasıl Seçilir?

Çevre ve işletim şartlarına uygun olan hidrofor seçiminde ilk adım pompa kapasitesinin doğru olarak belirlenmesidir.

Daha sonra hidrofor tipinin belirlenebilmesi için:

• Hidroforun emiş yapması gerekiyor mu? Gerekiyorsa emiş mesafesi kaç metredir?

• Kullanılacak suyun özellikleri nelerdir? (Sıcaklık, kirlilik derecesi, agresivitesi)

• Elektrik şebekesinin özellikleri (Monofaze-Trifaze)

• Hidroforun monte edileceği mekan gerekli boşluğa ve hava sirkülasyonuna sahip mi?

• Hidroforun monte edileceği yerin yakın çevreye etkisi (Gürültü Seviyesi)

Gibi soruların net olarak cevaplanması gereklidir.

Pompa Kapasitesinin Belirlenmesi:

Gerekli kapasitesinin belirlenmesi için 2 ana bilgiye ihtiyacımız bulunmaktadır.

• Debi ( Q )

• Basma Yüksekliği ( H )

Debinin Hesaplanması

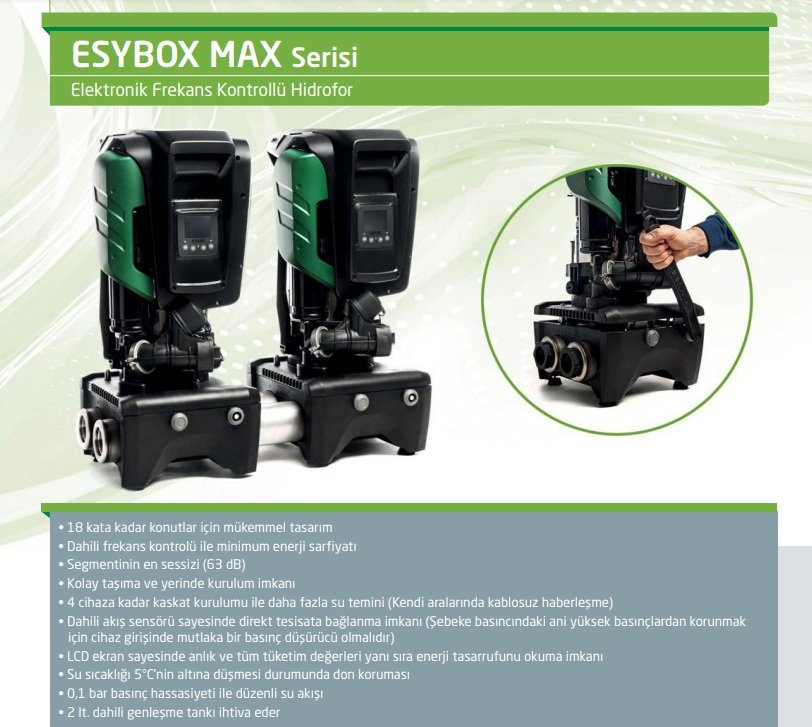

ESYBOX MAX Serisi

Elektronik Frekans Kontrollü Hidrofor

• 18 kata kadar konutlar için mükemmel tasarım

• Dahili frekans kontrolü ile minimum enerji sarfiyatı

• Segmentinin en sessizi (63 dB)

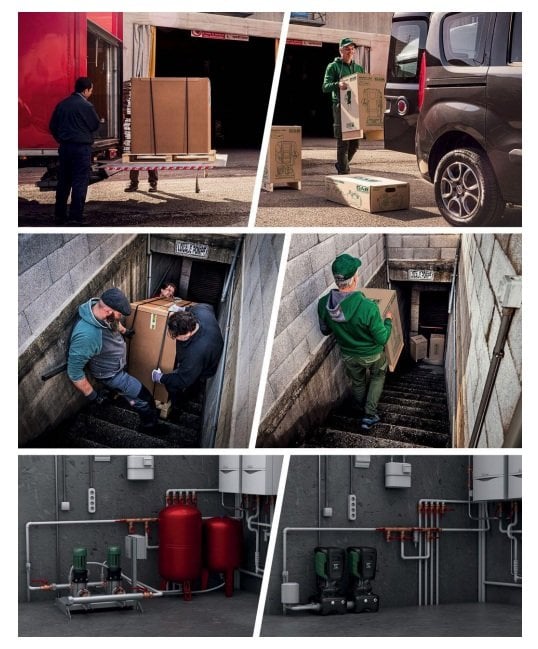

• Kolay taşıma ve yerinde kurulum imkanı

• 4 cihaza kadar kaskat kurulumu ile daha fazla su temini (Kendi aralarında kablosuz haberleşme)

• Dahili akış sensörü sayesinde direkt tesisata bağlanma imkanı (Şebeke basıncındaki ani yüksek basınçlardan korunmak

 için cihaz girişinde mutlaka bir basınç düşürücü olmalıdır)

• LCD ekran sayesinde anlık ve tüm tüketim değerleri yanı sıra enerji tasarrufunu okuma imkanı

• Su sıcaklığı 5°C’nin altına düşmesi durumunda don koruması

• 0,1 bar basınç hassasiyeti ile düzenli su akışı

• 2 lt. dahili genleşme tankı ihtiva eder
