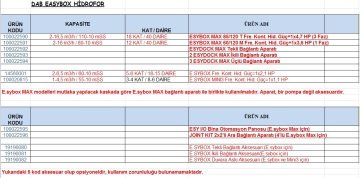

Dab E.sybox 2.1Hp Frekans Kontrollü Hidrofor (5-6 kat - 18-15 daire)

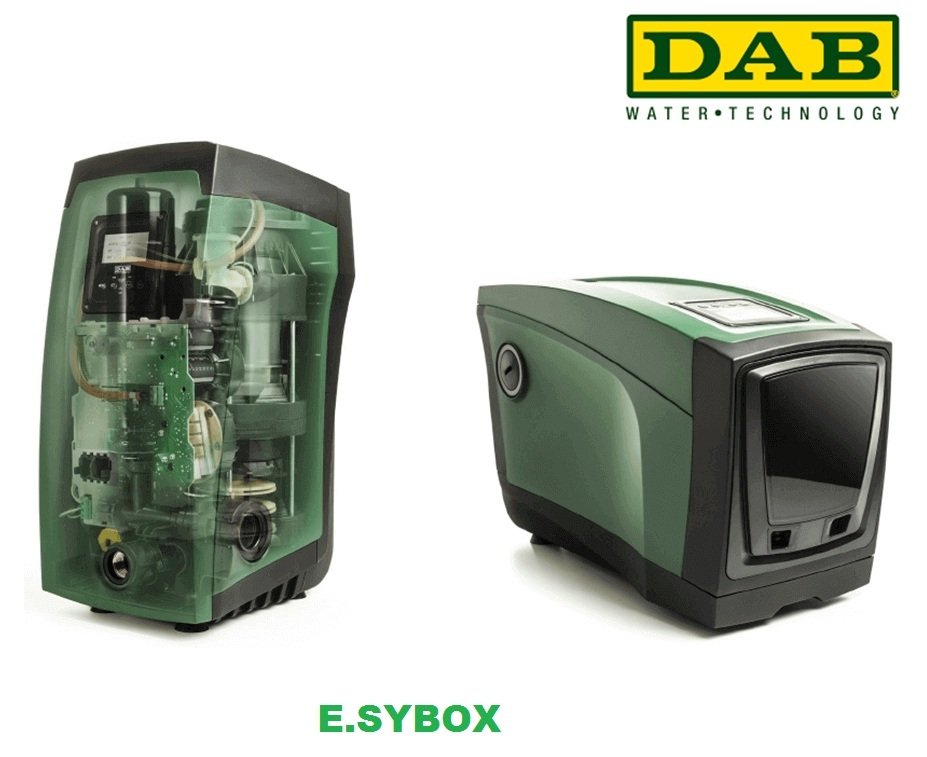

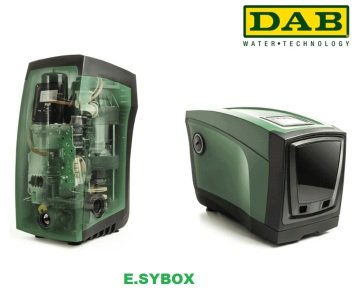

ESYBOX – FREKANS KONTROLLÜ SESSİZ HİDROFOR
Frekans İnvertörlü
Küçük Ebatlar
Su Soğutmalı Motor
LCD Ekran Üzerinden Kullanım Değerleri ve Geriye Dönük
Çalışma Değerlerini Okuma
Sessiz (45 dB)
İlave Ekipman Gerektirmez (Sadece Emişte Filtre)
Uygun Tesisat ile Max. 8 m’den Emiş Kabiliyeti
Direkt Tesisata Bağlanabilir
Dikey/Yatay ve Duvara Asarak Kullanım İmkanı
E.sybox Modelinde 4 Cihaza Kadar Kablosuz Kaskad
Kullanım İmkanı
İçme Suyuna Uygunluk (WRAS ve ACS Sertifikaları)
Esybox: Frekans kontrollü, 8 metre emiş kabiliyeti, dona
karşı korumalı, az yer kaplar, fısıltı kadar sessiz (45
dB)
duvara montaj olanağı olan villa tipi ve az katlı bina
hidroforudur.

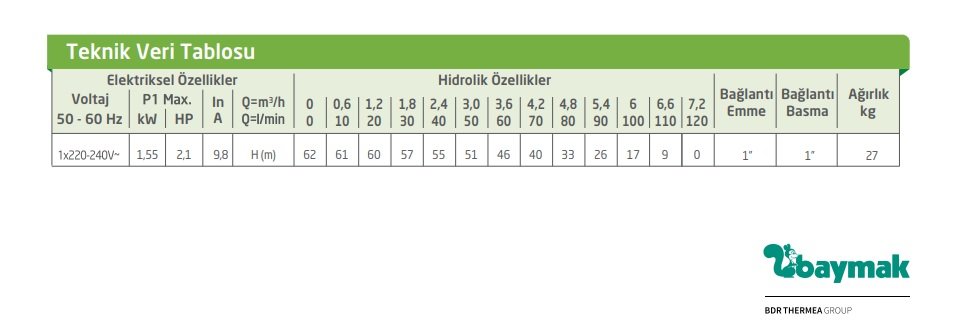

Kapasite aralığı: 1-24 m3/h & 60-15 Mss
Esybox Max: Frekans kontrollü, dona karşı korumalı, az
yer kaplar, yerinde kurulum imkanı, sessiz (63 dB)
hidrofor.
Kapasite aralığı: 1-69 m3/h & 110-15 mSS
Hidrofor Montajında Dikkat Edilecek Hususlar
• Hidrofor tesisatında plastik boru kullanıldığında
mutlaka bir üst çap boru kullanılmalıdır.
• Hidroforun emiş çapları kesinlikle küçültülmemelidir.
• Hidrofor şasesi, titreşimi alması için mümkünse lastik
takoz üzerine yerleştirilerek yere montajlanmalıdır.
• Baymak hidroforların kullanılabildiği akışkan sıcaklık
aralıkları her model için farklıdır.
Bu sebeple sıcaklık aralıkları model tanıtımında
belirtilmiştir
• Hidrofor su deposuna en yakın noktaya konulacak emiş
hattı kısa tutulmalıdır.
Emiş hattında minimum dirsek ve ekipman kullanılmalıdır.
Hidrofor Nasıl Seçilir?
Çevre ve işletim şartlarına uygun olan hidrofor
seçiminde ilk adım pompa kapasitesinin doğru olarak belirlenmesidir.
Daha sonra hidrofor tipinin belirlenebilmesi için:
• Hidroforun emiş yapması gerekiyor mu? Gerekiyorsa emiş
mesafesi kaç metredir?
• Kullanılacak suyun özellikleri nelerdir? (Sıcaklık,
kirlilik derecesi, agresivitesi)
• Elektrik şebekesinin özellikleri (Monofaze-Trifaze)
• Hidroforun monte edileceği mekan gerekli boşluğa ve
hava sirkülasyonuna sahip mi?
• Hidroforun monte edileceği yerin yakın çevreye etkisi
(Gürültü Seviyesi)
Gibi soruların net olarak cevaplanması gereklidir.
Pompa Kapasitesinin Belirlenmesi:
Gerekli kapasitesinin belirlenmesi için 2 ana bilgiye
ihtiyacımız bulunmaktadır.
• Debi ( Q )
• Basma Yüksekliği ( H )
Debinin Hesaplanması

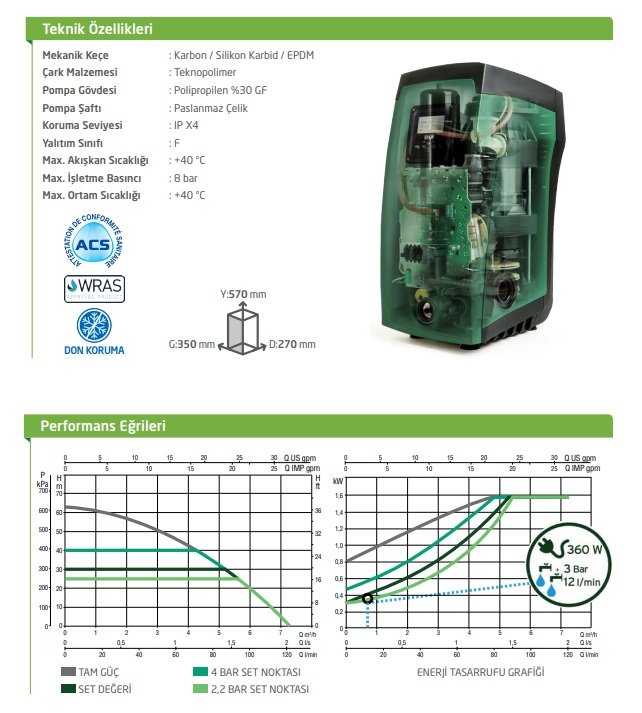

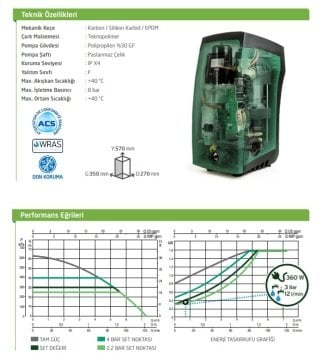

ESYBOX Serisi
Elektronik Frekans Kontrollü Hidrofor
• Villa ve 6 kata kadar konutlar için mükemmel tasarım
• Dahili frekans kontrolü ile minimum enerji sarfiyatı
• Segmentinin en sessizi (43 dB)
• 4 cihaza kadar kaskat kurulumu ile daha fazla su temini (Kendi
aralarında kablosuz haberleşme)
• 8 metreden emiş özelliği
• Dahili akış sensörü sayesinde direkt tesisata bağlanma imkanı
(Şebeke basıncındaki ani yüksek basınçlardan
korunmak için cihaz
girişinde mutlaka bir basınç düşürücü olmalıdır)
• Dikey, yatay yada duvara asılarak kullanma imkanı
• LCD ekran sayesinde anlık ve tüm tüketim değerleri yanı sıra
enerji tasarrufunu okuma imkanı
• Su sıcaklığı 5°C’nin altına düşmesi durumunda don koruması
• 0,1 bar basınç hassasiyeti ile düzenli su akışı
• 2 lt. dahili genleşme tankı ihtiva eder
