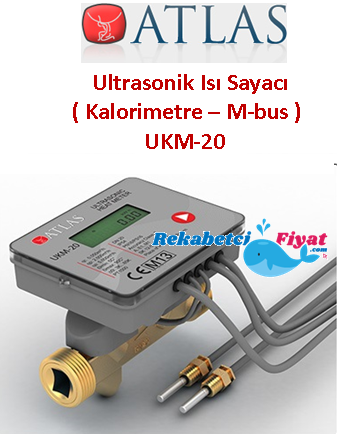

ATLAS UKM-20 DN20 Ultrasonik Isı Sayacı Kalorimetre ( M-Bus)

• UKM-20 Isı Sayacı, 1 Adet
• Klingirit Conta, 2 Adet
• Sensör Rakoru, 1 Adet
• Sensör için O-Ring Conta, 1 Adet
• Kullanma Kılavuzu ve Montaj Talimatı

• Sensor bağlantı manşonu
• Küresel sensör vanası
• Hibrit Isı Sayacı

GENEL ÖZELLİKLERİ

• EN 1434 Standardına uygundur.
• MID Onaylıdır.
• Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
• Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
• Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
• Ekran kısmı kalorimetre gövdesinden ayrılarak okunması daha kolay bir yere monte edilebilir.
• Ölçüm Aralığı: 5 ˚C - 90 ˚C
• Test basıncı: 16 bar
• DN32 1”1/2 Dış dişli bağlantılı
• DN40 2” Dış dişli bağlantılı.
• Rekor takımı sevkiyat kapsam ında DEĞİLDİR.

ÜRÜN ÖZELLİKLERİ

Düşük debilerde ölçüm yapabilme özelliğine sahiptir.

Debi ölçüm aralığı:

• Minimum debi (qi) : 0,05 m3/h
• Nominal debi (qp) : 2,5 m3/h
• Maksimum debi (qs) : 5 m3/h

Lineer ölçüm yapabilen sıcaklık sensör çifti.

Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir

Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.

Maksimum uygulanabilir basınç (MAP) 16 bar dır.

Manyetik olmayan teknolojiye sahiptir.

• TS EN 1434 standartlarına uygun olarak üretilir.
• 2004/22/EC+2009/137/EC MID'ye göre üretilir.
• Doğruluk sınıfı 2 dir.
• Koruma sınıfı IP54 tür.

• Standart olarak M-Bus ve Optik arayüze sahiptir.
• Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
• Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
• LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı.

BOYUTLARI

TEKNİK ÇİZİM

BASINÇ KAYIBI EĞRİSİ

SAYAÇ ANA MENÜSÜ VE İSTATİSTİK MENÜSÜ
