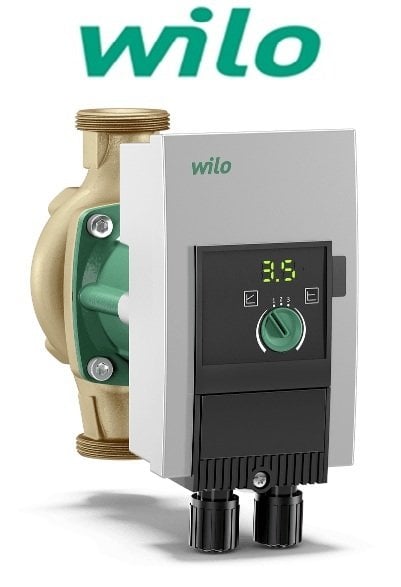

Wilo Yonos MAXO-Z 30/0.5-7 220V 1'' Frekans Konvertörlü Kullanma Sıcak Su Sirkülasyon Pompası
Тeslimat kapsamı
- Pompa
- Rakorlu bağlantılarda contalar dahil
- Flanş cıvataları için altlık disk dahil (DN 40 – DN 65 nominal bağlantı çaplarında)
- Montaj ve kullanma kılavuzu dahil

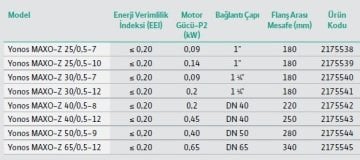

Tip kodlaması
|
Örnek: |
Wilo-Yonos MAXO-Z 30/0,5-12 |
|
Yonos MAXO |
Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu |
|
Z |
İçme suyu sirkülasyonu için tekli pompa |
|
30/ |
Nominal bağlantı çapı |
|
0,5-12 |
Nominal pompalama yüksekliği aralığı [m] |
Teknik veriler
- En fazla 3,57 mmol/l (20 °dH) içme suyu için izin verilen ısı aralığı: 0 °C ile +80 °C arası
- Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
- Koruma sınıfı IPX4D
- Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 65
- Standart modelde maks. işletme basıncı: 6/10 bar veya 6 bar (özel model: 10 bar)

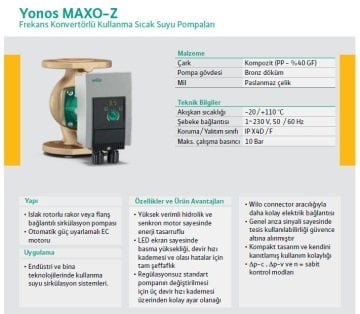

Malzemeler
- Bronz döküm pompa gövdesi
- Mil: Paslanmaz çelik
- Yatak: Karbon, sentetik reçine emdirilmiş
- Çark: Plastik
Özellikler/Ürün avantajları
- Yüksek verimli hidrolik ve senkron motor sayesinde enerji tasarruflu
- LED ekran sayesinde basma yüksekliği, devir hızı kademesi ve olası hatalar için tam şeffaflık
- Regülasyonsuz standart pompanın değiştirilmesi için, üç devir hızı kademesi üzerinden kolay ayar olanağı
- Wilo fiş aracılığıyla daha kolay elektrik bağlantısı
- Genel arıza sinyali sayesinde tesis kullanılabilirliği güvence altına alınmıştır
- Kompakt tasarım ve kendini kanıtlamış kullanım kolaylığı
Büyük binalardaki sıcak kullanma suyu sirkülasyonu için verimli çözüm.
Wilo-Yonos MAXO-Z, ticari yapılardaki sıcak kullanma suyunun hijyenik olarak sağlanmasına yönelik verimli bir sirkülasyon pompasıdır. LED ekranı sayesinde basma yüksekliği, devir hızı kademesi veya olası arızalara yönelik mutlak şeffaflık sağlar. Kompakt yapı ve elektrik bağlantısı için Wilo fişi montajı kolaylaştırmaktadır. Yeşil düğme sayesinde pompa kolayca kumanda edilebilir.
Konstrüksiyon
Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.
Donanım/İşlev
İşletim tipileri
- Sabit fark basıncı için Δp-c
- Değişken fark basıncı için Δp-v
- n = sabit (3 devir sayısı kademesi)
Manuel işlevler
- İşletim tipi ayarı
- Pompa gücünün ayarı (basma yüksekliği)
- Devir hızı kademelerinin ayarı
Otomatik fonksiyonlar
- İşletim moduna bağlı olarak kademesiz güç uyarlaması
- Blokajı açma fonksiyonu
- Soft start
- Entegre edilmiş motor tam koruması
Sinyal ve gösterge işlevleri
- Genel arıza bildirimi (normalde kapalı gerilimsiz kontak)
- Arıza bildirimi lambası
- Basma yüksekliğinin ve hata kodlarının görüntülenmesi için LED segment göstergesi
- Ayarlanan devir sayısı kademesinin göstergesi (C1, C2 veya C3)
Donanım
- Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)
- Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile
- Flanşlı pompalarda: Flanş modelleri
- DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 10 karşı flanşlar için PN 6/10 kombi flanş
