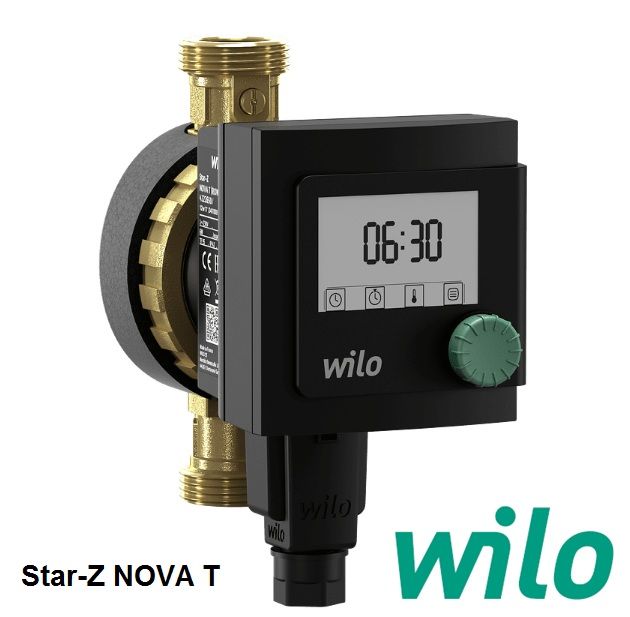

Wilo Star-Z NOVA T Frekans Kontrollü Dişli Tip Bronz Gövdeli Kullanma Suyu Sirkülasyon Pompası
Özellikler/Ürün avantajları
Kendini kanıtlamış teknoloji sayesinde yüksek hijyen güvenliği
Sadece 3-6 Watt'a kadar enerji tüketimi ve standart ısı yalıtım ceketi
ile uyarlanmış motor teknolojisi sayesinde iyileştirilmiş enerji verimliliği
Esnek servis motoru ve Wilo-Connector sayesinde yaygın pompa
tiplerinin hızlı, basit montaj ve değişimi
"T" sürümü, entegre zamanlama svici, termostat ve otomatik
termik dezenfeksiyon algılaması sayesinde en yüksek hijyen güvenliğinin yanı
sıra, yeşil düğme teknolojisi ve LCD ekranı ile sezgisel kullanıcı
yönlendirmesiyle en iyi kullanıcı konforunu sunmaktadır.
Konstrüksiyon
Rakor bağlantılı ve blokaj akımına dayanıklı senkron motorlu ıslak
rotorlu sirkülasyon pompası
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon
sistemleri.
Donanım / işlev
Wilo-Connector ile hızlı elektrik bağlantısı
Entegre küresel kapatma vanası emiş tarafında (Star-Z NOVA A, T)
Basınç tarafında entegre çek valf (Star-Z NOVA A, T)
Blokaj akımına dayanıklı motor
Standart olarak ısı yalıtımlı
Star-Z NOVA T işlevleri:
Yeşil düğme teknolojisi
Sıvı kristal ekran, pompa verilerini ve hata kodlarını görüntülemek
için
3 açma veya kapatma saatini programlamak için zamanlı sviç işlemi
İçme suyu sirkülasyon sisteminde dönüş sıcaklığını sabit tutmak için
sıcaklık kumandası
Termik dezenfeksiyon döngüsü (Sıcak kullanım suyu deposundaki termik
dezenfeksiyon sistemini tanır ve destekler)
Tip kodlaması
Örnek:
Wilo-Star-Z NOVA
Star-Z
Kullanma suyu sirkülasyon pompası, ıslak rotorlu pompa
NOVA
Tip tanımı
A
Küresel kapatma vanası ve çek valf ile
T
küresel kapatma vanasına, çek valfe, zamanlama svicine, termostata ve
termik dezenfeksiyon algılamaya sahip
Teknik veriler
Akışkan sıcaklığı: İçme suyu maks. +95 °C
Elektrik şebekesi bağlantısı 1~230 V, 50 Hz
Koruma derecesi IP42
Nominal çap Rp ½
maks. işletme basıncı 10 bar
Malzemeler
Pompa gövdesi: Pirinç
Çark: Plastik
Mil: Seramik
Yatak: Kömür, sentetik reçine emdirilmiş
Тeslimat kapsamı
Pompa
Isı yalıtımı
Wilo-Connector
Contalar (yalnızca Star-Z NOVA A, T)
Montaj ve kullanma kılavuzu
|

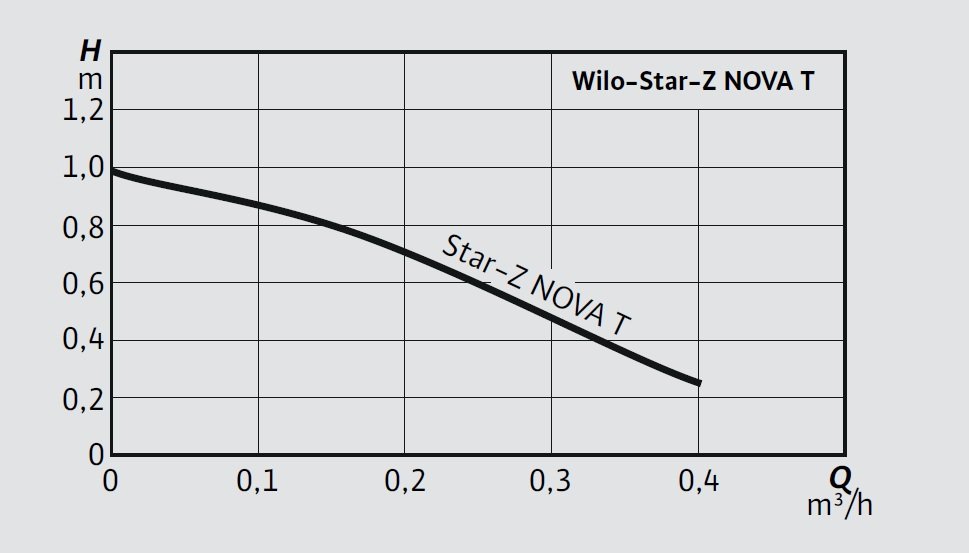

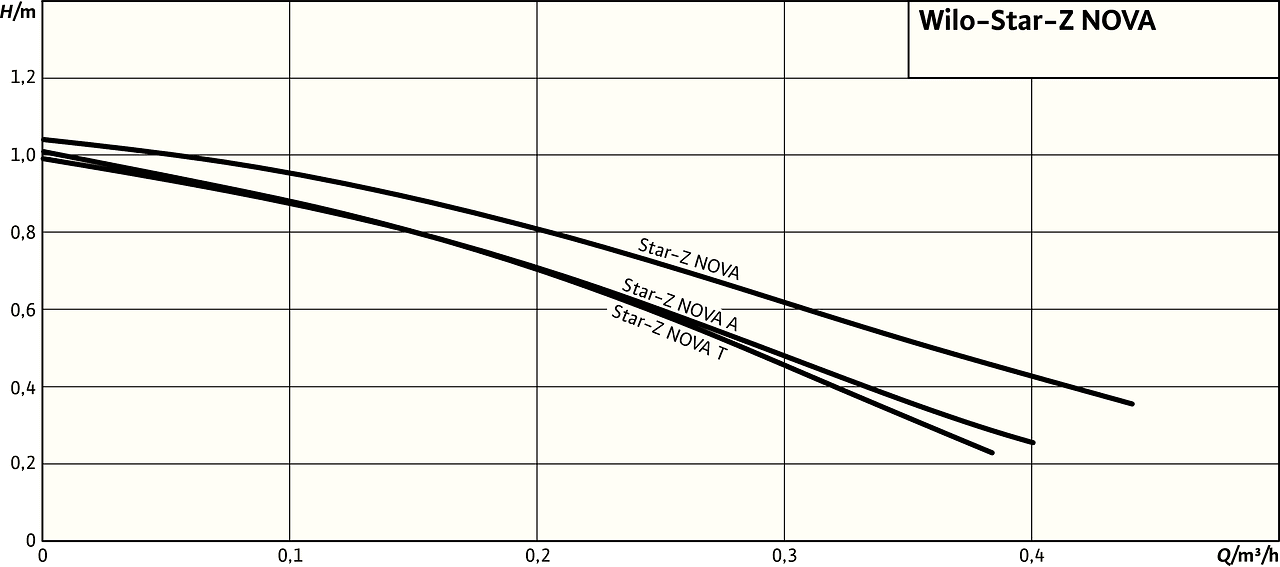

Hidrolik veriler
|
|
|
Maksimum işletim basıncı PN
|
10 bar
|
|
Basma yüksekliği maks. H Qmin
|
1,0 m
|
|
Debi maks. Qmax
|
0,4 m³/sa
|
|
Min. akışkan sıcaklığı Tmin
|
2 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
95 °C
|
|
Ortam sıcaklığı min. Tmin
|
2 °C
|
|
Maks. ortam sıcaklığı Tmax
|
40 °C
|
|
Kullanma suyu sirkülasyon sistemlerinde izin verilen maks. toplam su
sertliği
|
3,57 mmol/l (20 °dH)
|
|
Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
1~230 V, 50 Hz
|
|
Nominal güç P2
|
6 W
|
|
Nominal akım IN
|
0,05 A
|
|
Devir hızı maks. nmax
|
3000 1/min
|
|
Güç tüketimi (dak) P1 min
|
5 W
|
|
Güç tüketimi P1 max
|
7 W
|
|
Parazit yayını
|
EN 61000-6-3
|
|
Parazite dayanıklılık
|
EN 61000-6-2
|
|
Motor koruma sınıfı
|
IP42
|
|
Yalıtım sınıfı
|
F
|
|
Kablo vidalı bağlantısı
|
1 x PG11
|
|
Motor koruması
|
hayır
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Pirinç
|
|
Çark
|
PPE/PS-GF30
|
|
Mil
|
Seramik
|
|
Yatak malzemesi
|
Kömür, sentetik reçine emdirilmiş
|
|
Montaj ölçüleri
|
|
|
Diş
|
G 1
|
|
Emiş tarafında boru bağlantısı
|
G 1
|
|
Basınç tarafında boru bağlantısı
|
G 1
|
|
Yapı boyu l0
|
138 mm
|
