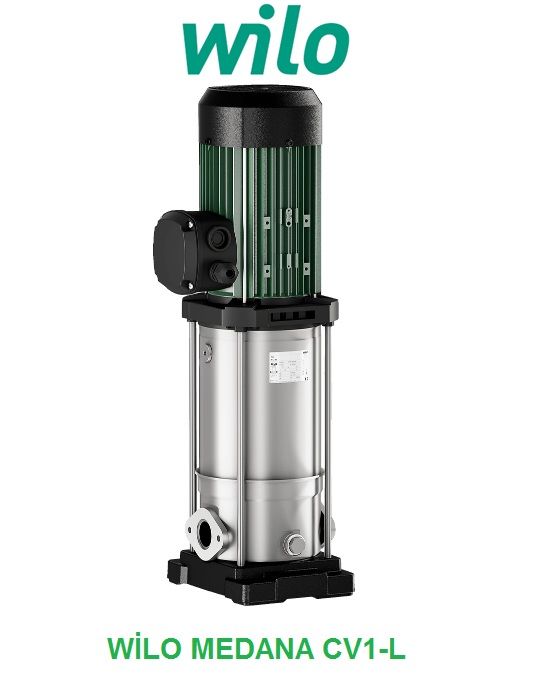

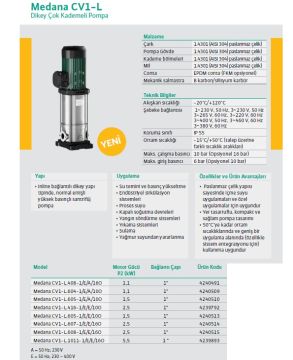

Wilo Medana CV1-L.1011-1/E/E/160 5.5kW 380V Paslanmaz Çelik Gövdeli Dikey Çok Kademeli Pompa
İçme suyu uygulamaları için verimli sistem entegrasyonu.
Normal emişli, çok kademeli Wilo-Medana CV1-L pompa, temel müşteri ihtiyaçlarını karşılar ve yüksek hidrolik performans sağlar. Korozyona dirençli bileşenlere sahip olan kompakt ve sağlam tasarım, içme suyu uygulamalarında kullanım sağlar. 50 °C'ye kadar ortam sıcaklıklarında kullanılabilir ve sistemlere pompa entegrasyonu için geniş bir uygulama alanı sunar.
Özellikler/Ürün avantajları
Paslanmaz çelik yapısı sayesinde içme suyu uygulamaları ve özel uygulamalar için uygundur
Yer tasarruflu, kompakt ve sağlam pompa tasarımı
50 °C'ye kadar ortam sıcaklıklarında ve geniş bir uygulama alanında (özellikle sistem entegrasyonu için) kullanıma uygundur
Ürün özellikleri
Alternatif akım veya trifaze akım motoru
Klemens kutusuna kolay erişim
Yer tasarruflu kompakt tasarım
Doldurma ve tahliye tapalarına rahat erişim
Akışkana temas eden malzemeler paslanmaz çeliktendir
Emme ve boşaltma tapalarına rahat erişim
Kataforez kaplamalı braket, temel plakası ve fan kapağı
Konstrüksiyon
Inline bağlantılı dikey yapı tipinde, normal emişli yüksek basınçlı santrifüj pompa
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yangın söndürme sistemleri
Yıkama sistemleri
Sulama
Yağmur suyundan yararlanma
Donanım / işlev
İçinden geçen motor/pompa mili olan inline yapı türünde pompa
1.4301'den (AISI 304) üretilmiş hidrolik ve pompa gövdesi
Oval flanş bağlantısı
Alternatif akım veya trifaze akım motoru
Kondansatör ile donatılmış, entegre termik motor korumalı alternatif akım motoru (otomatik yeniden açma dahil)
Tip kodlaması
|
Örnek:
|
Wilo-Medana CV1-L.602-1/E/A/10O
|
|
Medana
|
Ürün ailesi
|
|
CV
|
Commercial Vertical
|
|
1
|
Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium)
|
|
L
|
Uzun mil (içinden geçen motor/pompa miline sahip)
|
|
6
|
Tekli pompanın nominal debi [m3/h]
|
|
2
|
Tekli pompa kademelerinin sayısı
|
|
1
|
1 = AISI 304
|
|
2 = AISI 316L
|
|
|
E
|
E = EPDM, V= FKM conta
|
|
A
|
A = Frekans 50 Hz/monofaze/230 V
|
|
B = Frekans 60 Hz/monofaze/220 V
|
|
|
C = Frekans 60 Hz/monofaze/230 V
|
|
|
D = Frekans 50 Hz/monofaze/400 V
|
|
|
E = Frekans 50 Hz/trifaze/230 – 400 V
|
|
|
F = Frekans 60 Hz/trifaze/220 – 380 V
|
|
|
G = Frekans 60 Hz/trifaze/265 – 460 V
|
|
|
I = Frekans 60 Hz/trifaze/460 V
|
|
|
10
|
Nominal basınç (bar)
|
|
O
|
O = Oval flanşlı bağlantılar
|
|
F = DIN yuvarlak flanşlı bağlantılar
|
|
|
P = Victaulic bağlantılar
|
Teknik veriler
· Elektrik şebekesi bağlantısı 1~230 V (±%10), 50 Hz, takılı termik motor korumalı
· 4 kW 3~230 V (±%10), 50 Hz (Δ), 400 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· 4 kW 3~265 V (±%10), 60 Hz (Δ), 460 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· 4 kW 3~220 V (±%10), 60 Hz (Δ), 380 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· 5,5 kW 3~400 V (±%10), 50 Hz (Δ), 690 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· 5,5 kW 3~ 460 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· 5,5 kW 3~380 V (±%10), 60 Hz (Δ), 660 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
· Motor koruması isteğe bağlı olarak 3~ motor için mevcuttur. Bu seçenek, harici frekans konvertör kullanımı için gereklidir.
· Koruma sınıfı IP55
· Akışkan sıcaklığı -20 ila +120 °C
· -15 °C ila +50 °C ortam sıcaklığı (talep üzerine farklı sıcaklık aralıkları sunulur)
· İşletme basıncı maks. 10 bar veya maks. 16 bar, tipe bağlı
· Giriş basıncı maks. 6 bar veya maks. 10 bar, tipe bağlı
· Boru ucu nominal çapı G1", G1¼", G1½" veya G2", tipe bağlı
· DIN yuvarlak flanş veya Victaulic bağlantı talep üzerine mevcuttur
· Akışkanla temas eden paslanmaz çelik bileşenleri olan pompalar için içme suyu izni (EPDM modeli)
Malzemeler
· Çark 1.4301 (AISI 304) paslanmaz çelik
· Kademe bölmeleri 1.4301 (AISI 304) paslanmaz çelik
· Mil 1.4301 (AISI 304) paslanmaz çelik
· Pompa gövdesi 1.4301 (AISI 304) paslanmaz çelik
· 1.4404'ten (AISI316L) üretilmiş pompa çarkları, kademe bölmeleri, mil ve pompa gövdesi; talep üzerine paslanmaz çelik. 1.4404'ten (AISI316L) üretilmiş pompa gövdesi, yalnızca DIN yuvarlak flanşlı olarak mevcuttur
· Pompa temel plakası EN-GJL-250 (kataforez kaplamalı)
· EPDM conta (FKM opsiyonel)
· B karbon/silisyum karbür mekanik salmastra
· Yatak volframkarbid/alüminyum oksit
Tasarım
Inline yapı türüne sahip olan, çok kademeli, normal emişli dikey yüksek basınçlı santrifüj pompa.
Тeslimat kapsamı
· Çok kademeli, dikey Wilo-Medana CV1-L pompa
· Rp 1 ila Rp 2" paslanmaz çelik oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
· Montaj ve kullanma kılavuzu
|

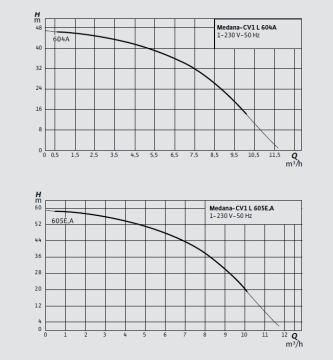

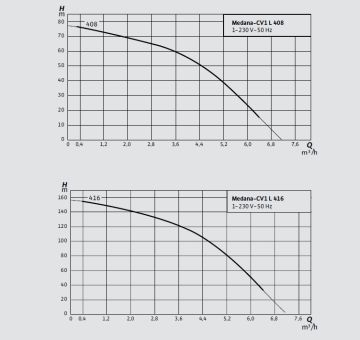

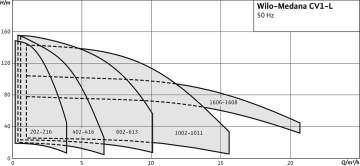

Hidrolik veriler
|
|
|
Minimum verimlilik endeksi (MEI)
|
0.7
|
|
Giriş basıncı
|
6 bar
|
|
Maksimum işletim basıncı PN
|
16 bar
|
|
Basma ağzı
|
G 1½
|
|
Min. akışkan sıcaklığı Tmin
|
-20 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
120 °C
|
|
Ortam sıcaklığı min. Tmin
|
-15 °C
|
|
Maks. ortam sıcaklığı Tmax
|
50 °C
|
|
Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
3~400 V, 50 Hz
|
|
Gerilim toleransı
|
±10 %
|
|
Nominal motor gücü P2
|
5,5 kW
|
|
Motor enerji verimliliği sınıfı
|
IE3
|
|
Nominal akım IN
|
11,9 A
|
|
Nominal devir hızı n
|
2900 1/min
|
|
Güç tüketimi P1 max
|
7210 W
|
|
Motor verimlilik derecesi ηm % 50 ηM 50%
|
87,2 %
|
|
Motor verimlilik derecesi ηm % 75 ηM 75%
|
88,6 %
|
|
Motor verimlilik derecesi ηm % 100 ηM 100%
|
89,2 %
|
|
Yalıtım sınıfı
|
F
|
|
Motor koruma sınıfı
|
IP55
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Paslanmaz çelik
|
|
Çark
|
Paslanmaz çelik
|
|
Mil
|
Paslanmaz çelik
|
|
Mekanik salmastra
|
BQ1E3GG
|
|
Conta malzemesi
|
EPDM
|
|
Montaj ölçüleri
|
|
|
Emiş tarafında boru bağlantısı
|
G 1½
|
|
Basınç tarafında boru bağlantısı
|
G 1½
|
