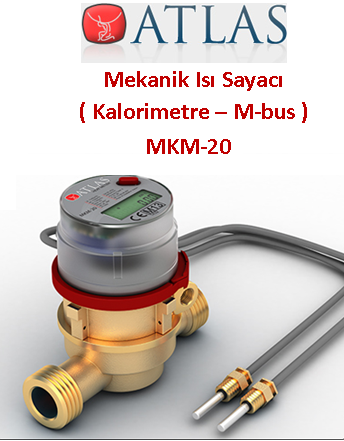

ATLAS MKM-20 DN20 MEKANİK Isı Sayacı Kalorimetre ( M-Bus)

• MKM-20 Isı Sayacı, 1 Adet
• Klingirit Conta, 2 Adet
• Sensör Rakoru, 1 Adet
• Sensör için O-Ring Conta, 1 Adet
• Kullanma Kılavuzu ve Montaj Talimatı

• Sensor bağlantı manşonu
• Küresel sensör vanası
• Tortu tutucu filtre
• Sayaç rakoru

GENEL ÖZELLİKLERİ

• EN 1434 Standardına uygundur.
• MID Onaylıdır.
• Multi-jet (çok hüzmeli) prensibi ile düşük debilerde bile hassas ölçüm yapabilir.
• Kendinden filtrelidir. Tıkanma riski düşüktür.
• Manyetik alanlardan etkilenmez.
• Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
• Kendi etrafında 160 ˚ dönebilen hesaplama ünitesi ve eğimli LCD ekran ile okumada kolaylık sağlar.
• Ölçüm Aralığı: 5 ˚C - 90 ˚C
• Test basıncı: 16 bar
• 1” Dış dişli bağlantılı.
• ¾” Sayaç rekor takımı sevkiyat kapsamında DEĞİLDİR.

ÜRÜN ÖZELLİKLERİ

Düşük debilerde ölçüm yapabilme özelliğine sahiptir.

Debi ölçüm aralığı:

Minimum debi (qi) : 0,05 m3/h
Nominal debi (qp) : 2,50 m3/h
Maksimum debi (qs) : 5,00 m3/h

Lineer ölçüm yapabilen sıcaklık sensör çifti.

Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir

Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.

Maksimum uygulanabilir basınç (MAP) 16 bar dır.

Manyetik olmayan teknolojiye sahiptir.

TS EN 1434 standartlarına uygun olarak üretilir.

2004/22/EC+2009/137/EC MID'ye göre üretilir.

Doğruluk sınıfı 2 dir.

Koruma sınıfı IP54 tür.

Standart olarak M-Bus ve Optik arayüze sahiptir.

Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.

Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.

LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı.

BOYUTLARI

TEKNİK ÇİZİM

BASINÇ KAYIBI EĞRİSİ

SAYAÇ ANA MENÜSÜ VE İSTATİSTİK MENÜSÜ
